Ventilación · estufas a leña
Hacemos el caño para tu salamandra, en acero inoxidable o en galvanizado reforzado, y las piezas que lo acompañan: curvas, pasatecho y sombrero. La salamandra no la vendemos.
Caño, encamisado, curvas, soporte, pasatecho y sombrero: todo el recorrido sale de la misma fábrica.
La estufa la comprás donde quieras. El caño, a tu medida, lo hacemos nosotros.

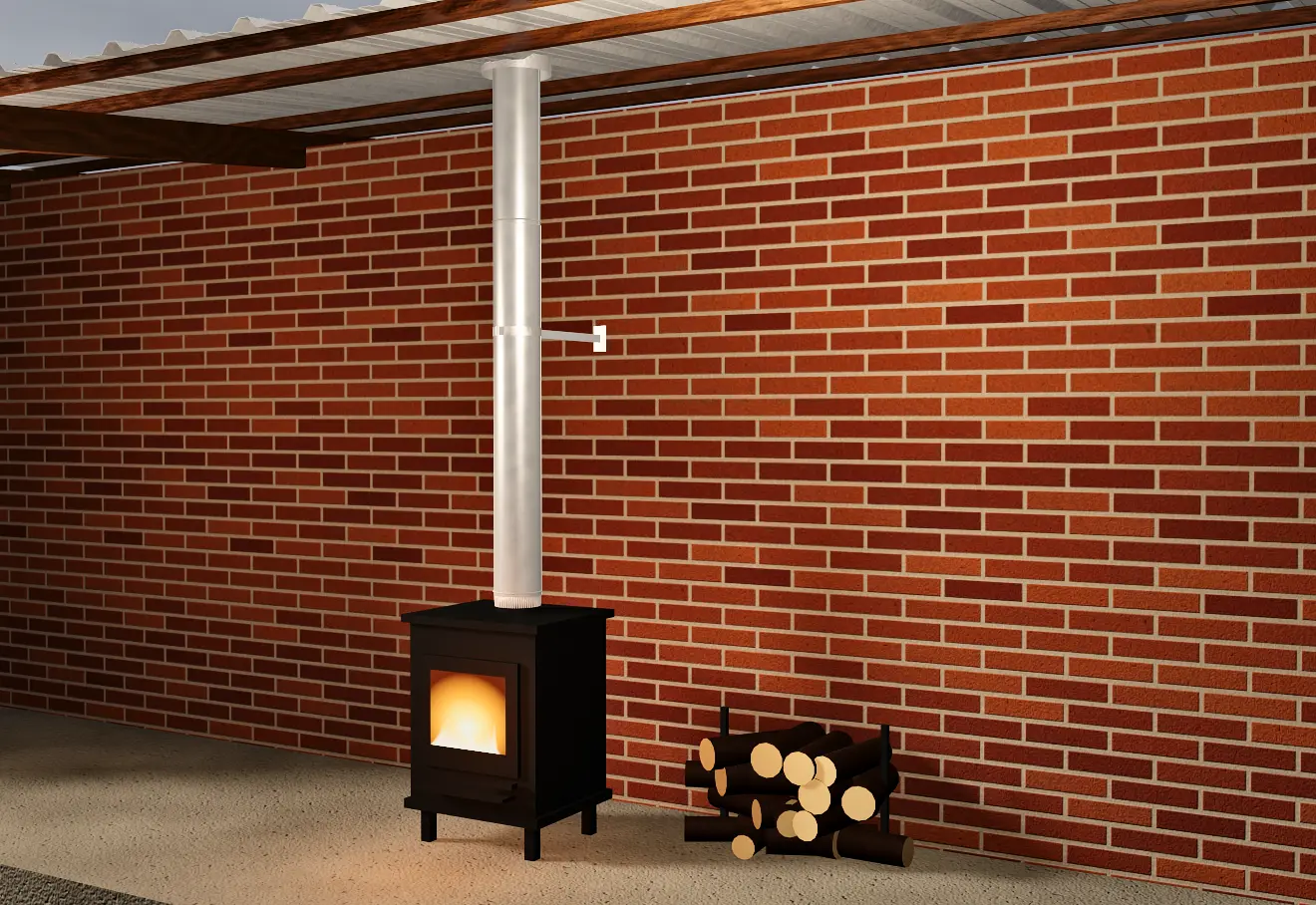

El caño sale de la salamandra y sube recto; un soporte lo sostiene a la pared. Donde cruza el cielorraso y el techo va encamisado: adentro de un caño más grande. Sobre la chapa, el pasatecho; arriba, el sombrero.
Cómo va cada parte del pase de techo, dibujado en corte: el pase de techo. Las fuentes de cada dato están en cómo se arma bien.
Un resumen de lo que piden los manuales de los fabricantes de estufas a leña y las guías que consultamos. Es para orientarte: la instalación la define el manual de tu estufa y la hace tu instalador.
Adentro del caño el humo se enfría y se forma un líquido negro: agua con alquitrán. Ese líquido baja pegado a la pared de adentro. Si el caño de arriba entra en el de abajo, el líquido pasa la unión por adentro y vuelve a la estufa, donde se quema. Si lo armás al revés, se mete en la unión y chorrea por afuera: manchas negras, olor y óxido. ¿Y el humo no se escapa por la unión? No: el caño tira para arriba, así que en la unión entra aire, no sale humo. Lo dicen los manuales de Tromen y de Bosca, y las normas de Canadá y de Francia.
Por el caño de una salamandra sale humo caliente. Donde cruza el cielorraso y el techo, el caño no toca nada: va adentro de otro más grande, el encamisado. Y sobre la chapa, el agua no se tiene que juntar contra el caño.
Si el caño queda lejos de la cumbrera, la bandeja se hace a medida, con un desvío para que el agua se vaya a los costados: consultanos. Para un conducto rectangular es el mismo método, con un cuello rectangular. Todos los modelos, en pasatechos.
El pasatecho y el encamisado los fabricamos; la colocación la hace tu techista o instalador, siguiendo el manual de tu estufa.
Tocá el caño para ver su ficha. Las demás piezas te llevan a su página, con modelos y medidas.
Caño galvanizado C-224″ y 6″ · 0,71 mm · tramos de 1 m y 1,22 m
Caño inoxidable 4304″ y 6″ · 0,5 o 0,7 mm · el del humo
Curvas y codosDos a 45° para un desvío; un codo para la salida traseraEncamisadoCaño galvanizado más grande, para el pase de techo

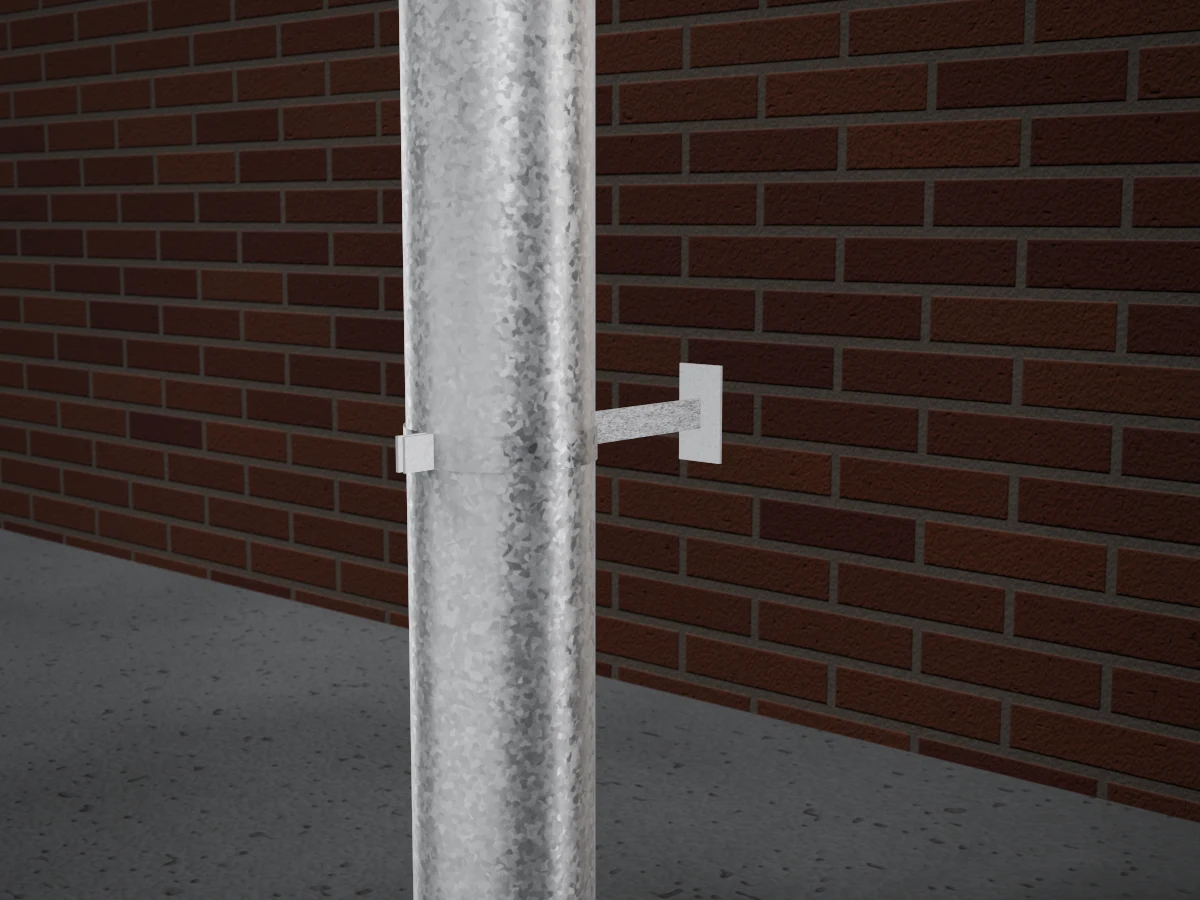

SoportesAbrazadera con brazo, a la paredPasatechoBandeja arriba de la chapa, con cuello para el encamisado
SombrerosTodos sirven; el H es el que más se usa| Caño | Diámetros | Material | Tramo |
|---|---|---|---|
| Acero inoxidable · el caño del humo | 4″ y 6″ | Acero inoxidable 430 · 0,5 o 0,7 mm | 1 m y 1,22 m |
| Galvanizado reforzado | 4″ y 6″ | Chapa galvanizada C-22 · 0,71 mm | 1 m y 1,22 m |
| Galvanizado común · el encamisado | 2″ a 4″ más que el del humo | Chapa galvanizada C-30 a C-25 | 1 m y 1,22 m |
Las curvas, la reducción, el pasatecho, los soportes y el sombrero son las piezas de siempre de nuestra sección de ventilación. Los caños galvanizados comunes los tenemos en stock; el acero inoxidable y sus accesorios son a pedido. Sin color: para la salamandra, galvanizado o inoxidable. ¿Querés las piezas en el mismo material que el caño? Consultanos por WhatsApp. También podés armar el recorrido pieza por pieza en el simulador de ventilación y mandarnos la lista.
Tres animaciones en 3D, con las piezas que fabricamos.

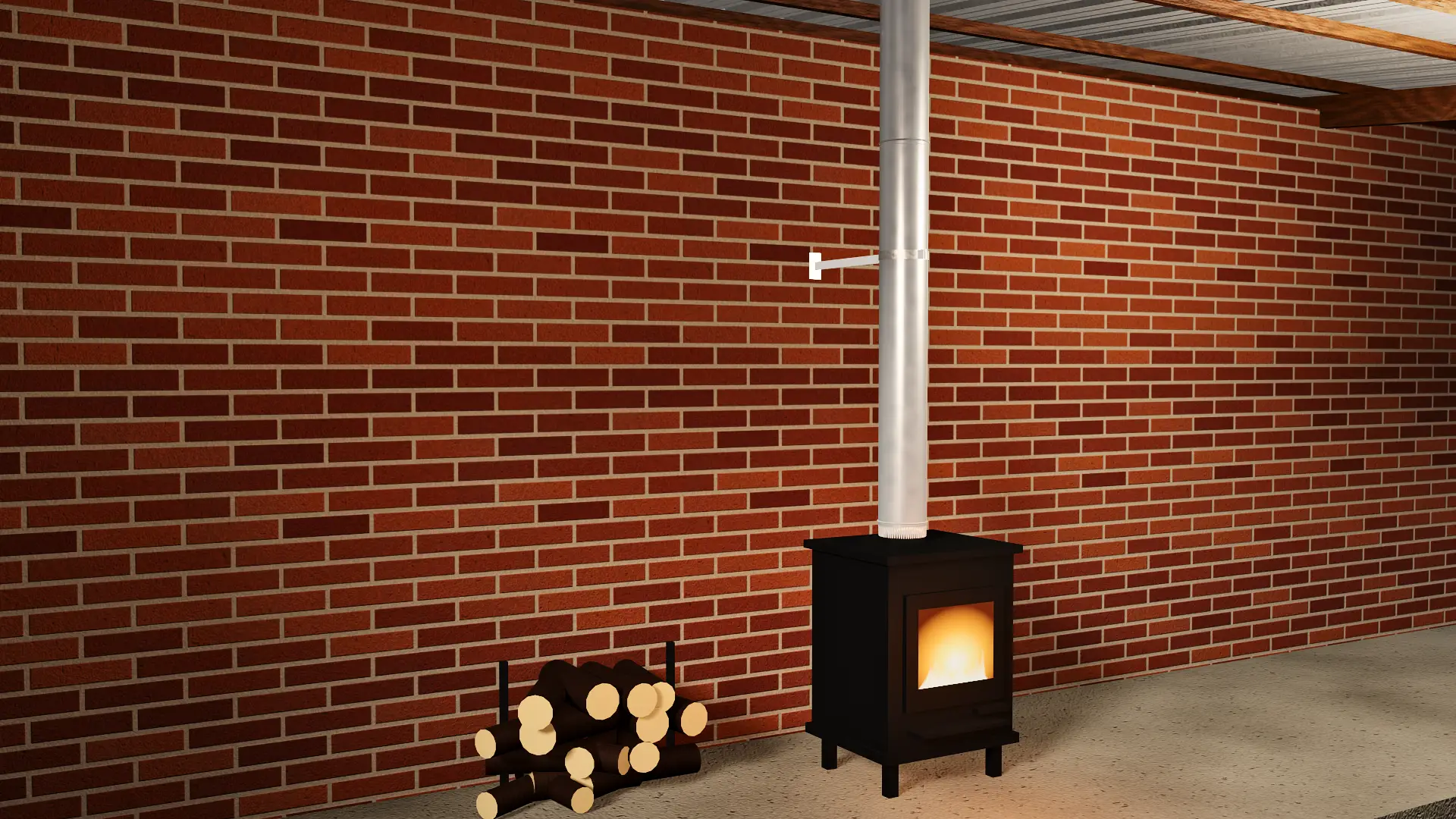

De la estufa al techo: el caño sube recto y un soporte lo sostiene a la pared. La animación no muestra el pase de techo en detalle: cómo va bien hecho, con encamisado y bandeja, está dibujado más arriba, en «El pase de techo».

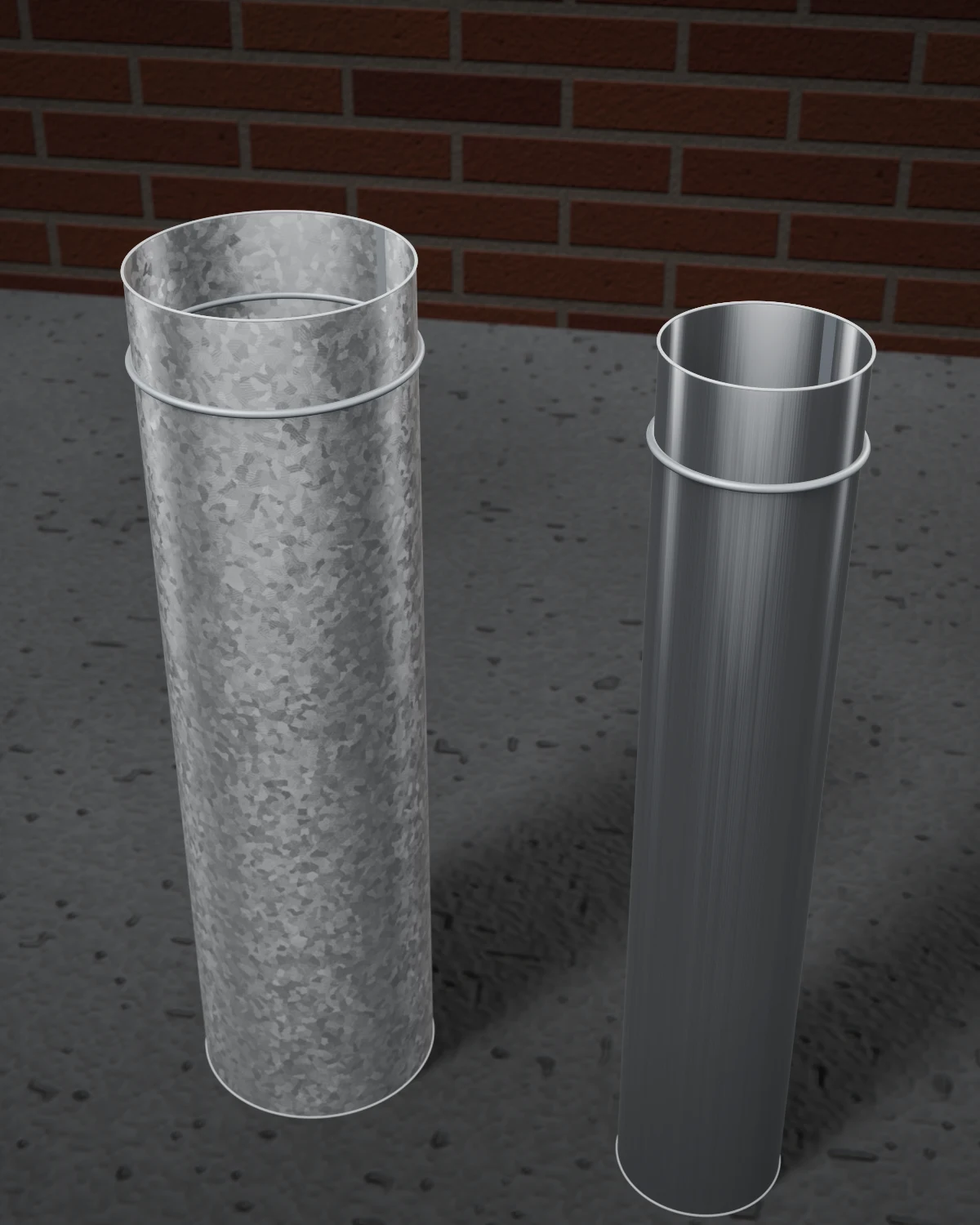

El caño del humo, en acero inoxidable 430. El encamisado del techo, en galvanizado. En 4″ y en 6″, tramos de 1 m y de 1,22 m.

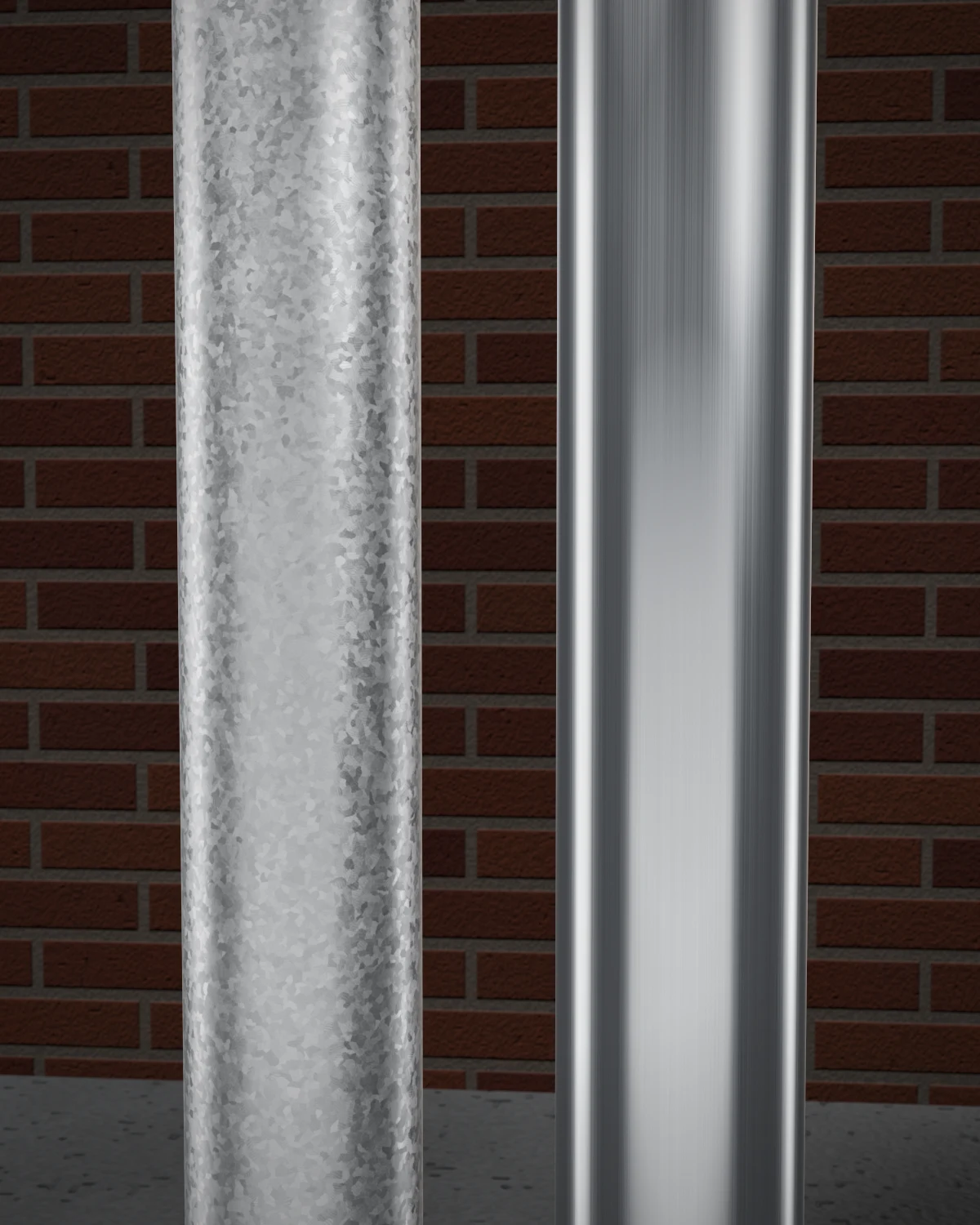

Nuestra propuesta, con lo que piden los manuales de las estufas a leña: inoxidable para el humo, galvanizado para el encamisado. En la foto, a la izquierda galvanizado reforzado C-22 y a la derecha acero inoxidable 430.

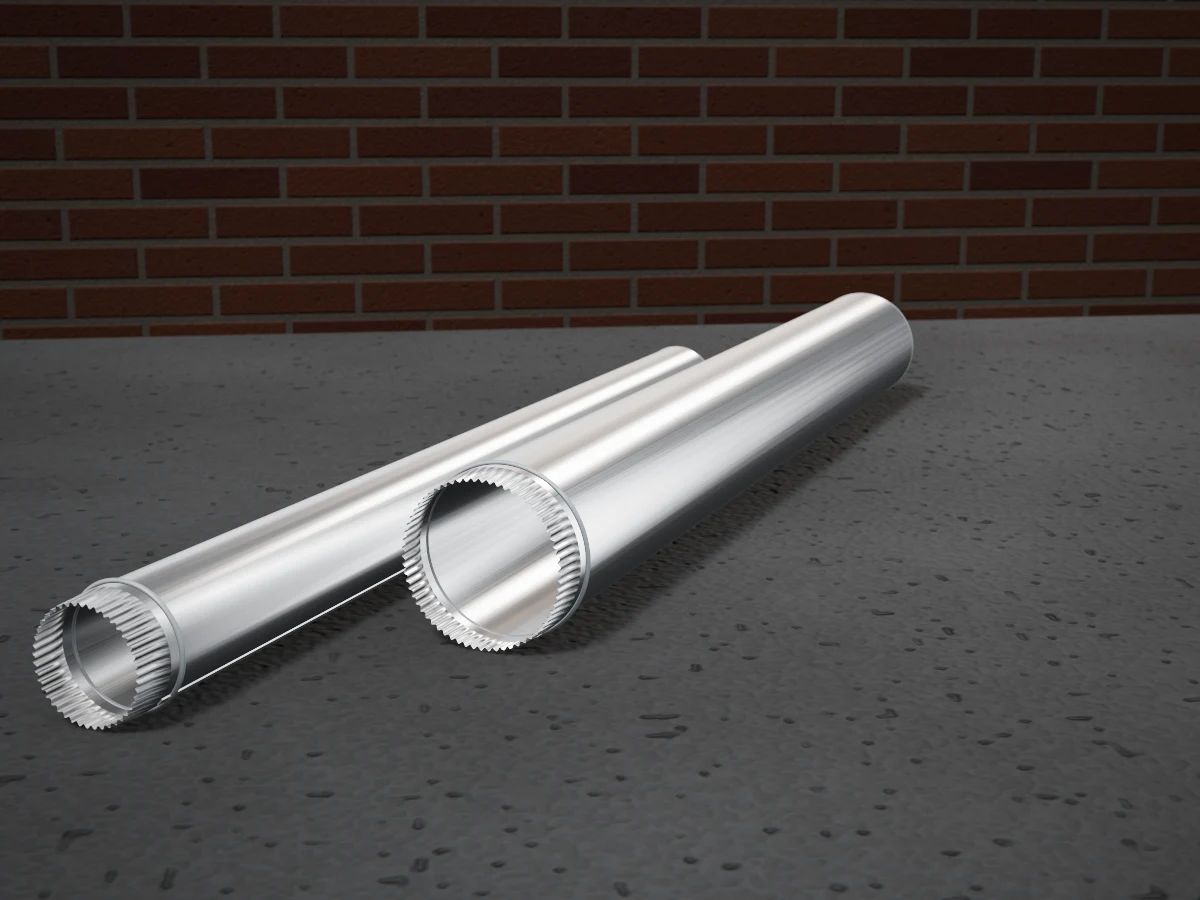

Para el caño del humo.
Para el encamisado y el pasatecho.
¿Y el galvanizado para el humo? El zinc del galvanizado está pensado para menos de 200 °C, según la American Galvanizers Association. El humo de una estufa a leña suele salir a unos 250 °C y, en un fuego de chimenea, pasa los 1.000 °C: el zinc se despega y el acero queda sin protección, se oxida antes. Si igual lo elegís, que sea el reforzado C-22, no el caño fino de ventilación. Fijate qué pide el manual de tu estufa.
El diámetro de la salida de la estufa (4″ o 6″) y los metros desde ahí hasta donde termina el caño, arriba del techo. Si cruza cielorraso o techo de madera, cuánto mide de uno al otro.
Para el caño del humo te recomendamos acero inoxidable 430 (0,5 o 0,7 mm); para el encamisado, galvanizado. También hacemos el caño reforzado C-22. Fijate qué pide el manual de tu estufa.
Te pasamos precio y plazo. Retirás en Villa Urquiza o en Villa Ballester, o coordinamos el envío.
También por WhatsApp a Villa Ballester.
Deslizá: encastre, materiales, soporte, curvas y sombrero. Son dibujos en 3D de las piezas que fabricamos; el pase de techo bien hecho está dibujado en el pase de techo.
Cuatro situaciones típicas. Contanos la tuya y la cotizamos.
La salamandra con salida arriba y el caño vertical: tramos encastrados (el de arriba entra en el de abajo), un soporte a la pared, el encamisado donde cruza el cielorraso y el techo, la bandeja del pasatecho y el sombrero. Sin curvas.
Cotizar este casoWhatsApp Villa Urquiza

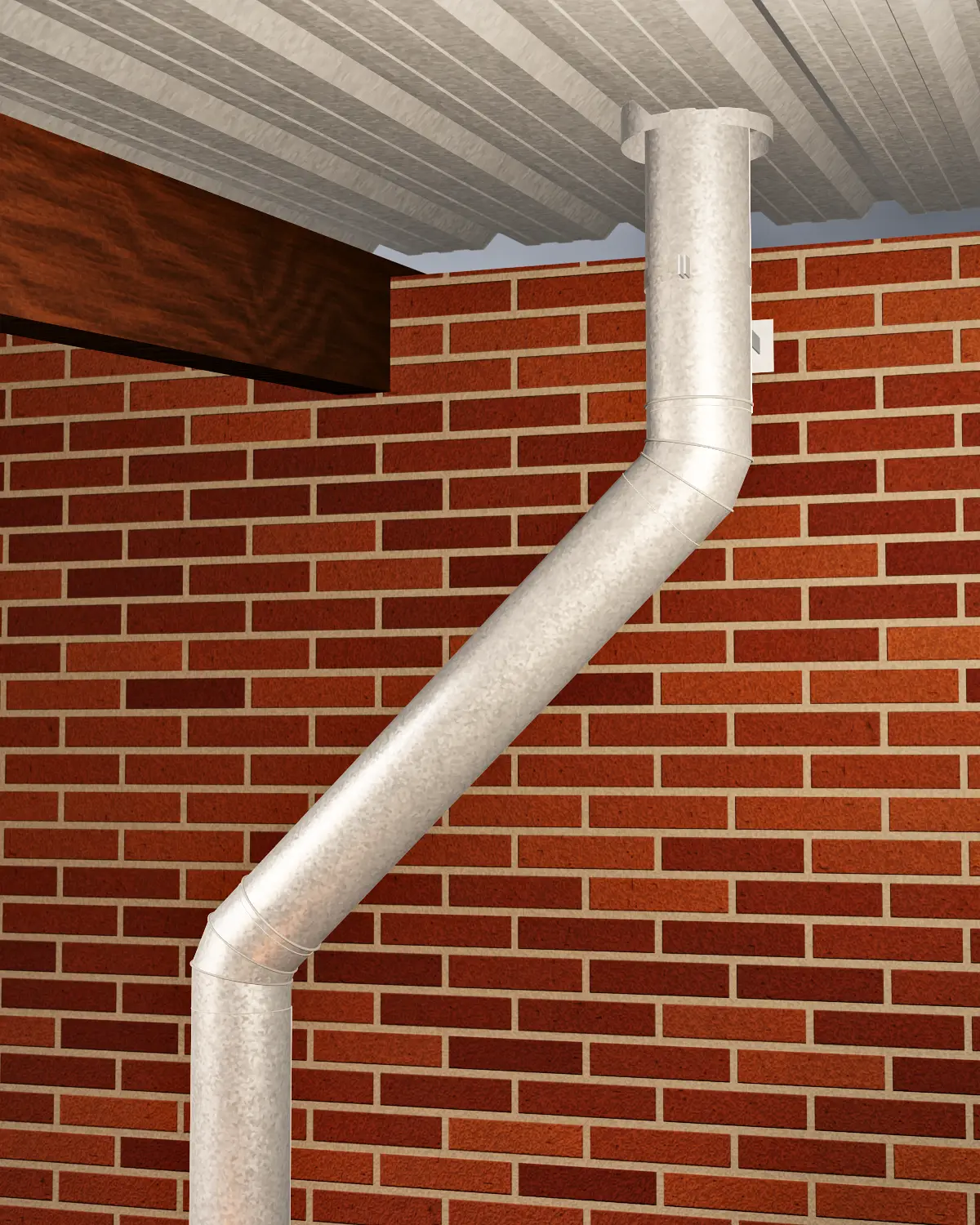

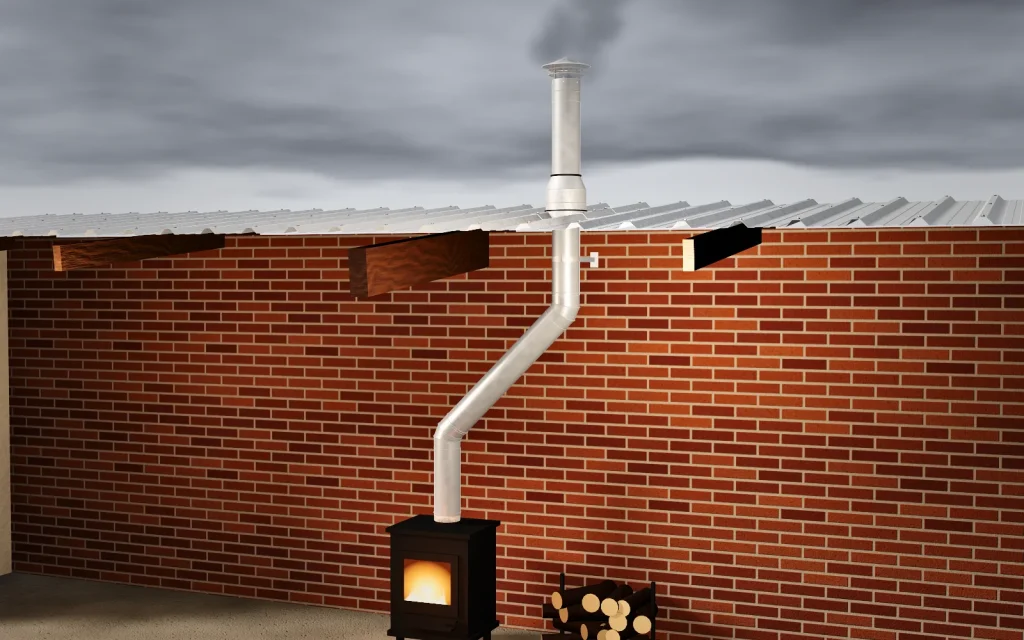

Dos curvas a 45° corren el caño para esquivarla y después sigue vertical. La separación de todo lo que pueda quemarse —la viga, los tirantes— es la que pide el manual de tu estufa: por lo menos 15 cm entre el caño (o el encamisado) y la madera, según los manuales de Tromen y Bosca. No es lo más común: lo ideal es que suba recto.
Cotizar este casoWhatsApp Villa UrquizaEn general, de la salida sale un codo que lleva el caño para arriba enseguida; de ahí sube derecho. Nada de tramos largos acostados, que juntan hollín y tiran menos. Si preferís poder limpiar desde abajo, en vez del codo va una T con una tapa abajo: también la hacemos. Y si el caño sale por la pared, en el paso de la pared también va encamisado.
Cotizar este casoWhatsApp Villa UrquizaEl caño cruza el techo encamisado y sobre la chapa va la bandeja del pasatecho, mejor si sube hasta la cumbrera. Arriba, por lo menos 60 cm sobre el techo; y si la cumbrera está a menos de 3 m, 20 cm más alto que la cumbrera, como pide el Código de Edificación de la Ciudad. Bosca pide 60 cm sobre la parte más alta del techo y Tromen aconseja unos 60 cm. Sombrero: todos sirven; el H es el que más se usa.
Cotizar este casoWhatsApp Villa Urquiza
Pasanos el diámetro, los metros y el tipo de techo: te armamos el pedido completo.
Los que más nos piden para salamandras son 4 y 6 pulgadas. Pedí el caño del mismo diámetro que la salida de tu estufa: medila o fijate en el manual antes de comprar.
En acero inoxidable 430 de 0,5 o 0,7 mm de espesor y en chapa galvanizada reforzada C-22 (0,71 mm), en tramos de 1 m y de 1,22 m. Para el encamisado, caño galvanizado común. No los hacemos en color.
Para el caño del humo te recomendamos acero inoxidable: es lo que piden los manuales de estufas a leña que consultamos, de Tromen y de Bosca. El humo suele salir a unos 250 °C y el zinc del galvanizado está pensado para menos de 200 °C: con el calor se despega y el caño se oxida antes. El galvanizado va en el encamisado del techo, por fuera y con lana mineral en el medio. Si igual querés galvanizado para el humo, que sea el reforzado C-22. Fijate qué pide el manual de tu estufa.
No. Hacemos el caño, el encamisado y las piezas de chapa que lo acompañan: curvas, soporte, pasatecho, embudillo y sombrero.
Para esquivar algo, mejor no: se usan dos curvas a 45°, las menos posibles, porque cada curva frena el humo y junta hollín. Donde sí va un codo es en una estufa con salida trasera: lleva el caño para arriba enseguida. La separación de la madera y de todo lo que pueda quemarse es la que pide el manual de tu estufa: por lo menos 15 cm entre el caño (o el encamisado) y la madera, según los manuales de Tromen y Bosca.
En general sale un codo de atrás que lleva el caño para arriba enseguida, y de ahí sube derecho; nada de tramos largos acostados, que juntan hollín y tiran menos. Si preferís poder limpiar desde abajo, en vez del codo va una T con una tapa abajo: también la hacemos. Si el caño sale por la pared, en el paso de la pared también va encamisado.

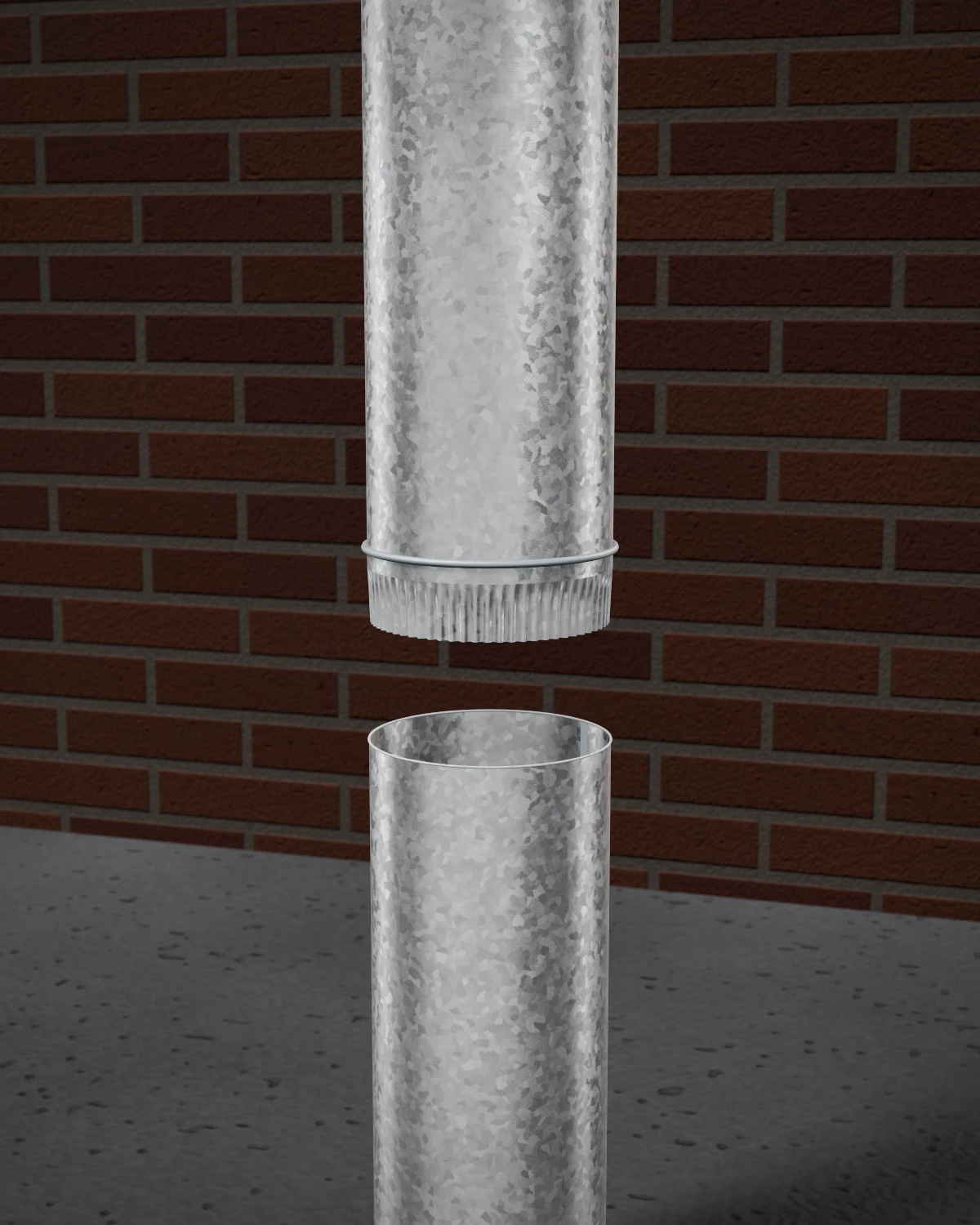

El de arriba entra en el de abajo. Adentro del caño el humo se enfría y se forma un líquido negro (agua con alquitrán) que baja pegado a la pared de adentro. Así armado, el líquido pasa la unión por adentro y vuelve a la estufa; al revés, se mete en la unión y chorrea por afuera: manchas, olor y óxido. El humo no se escapa por la unión porque el caño tira para arriba: ahí entra aire, no sale humo. El encamisado se arma al revés, porque afuera lo que corre es la lluvia.
Encamisado: donde cruza el cielorraso y el techo, el caño del humo va adentro de un caño 2 a 4 pulgadas más grande, con lana mineral en el medio y una tapa cielo abajo. Sobre la chapa va el pasatecho: una bandeja que tapa el canal, mejor si sube y entra debajo de la cumbrera. El caño nunca va clavado en un canal de la chapa trapezoidal: el agua que baja por ese canal choca contra el caño y entra. Arriba, un embudillo fijo al caño cae sobre el encamisado sin tocarlo: la lluvia escurre por afuera.
Por lo menos 60 cm por encima del techo. Y si la cumbrera está a menos de 3 m del caño, que termine 20 cm más alto que la cumbrera: así lo pide el Código de Edificación de la Ciudad de Buenos Aires. Bosca pide 60 cm sobre la parte más alta del techo y Tromen aconseja unos 60 cm. Si sobresale más de 1,5 m, Bosca pide sujetarlo con tensores.

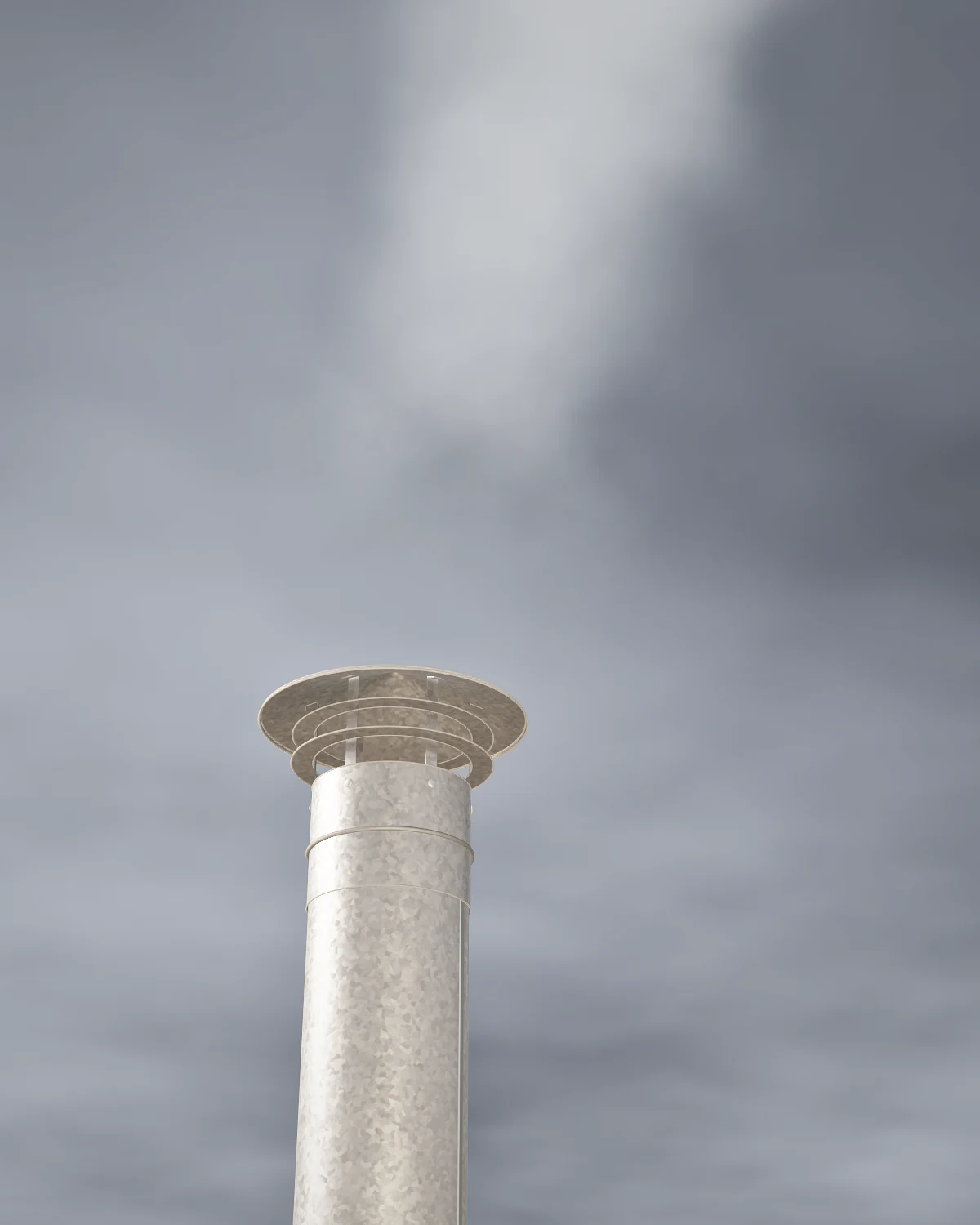

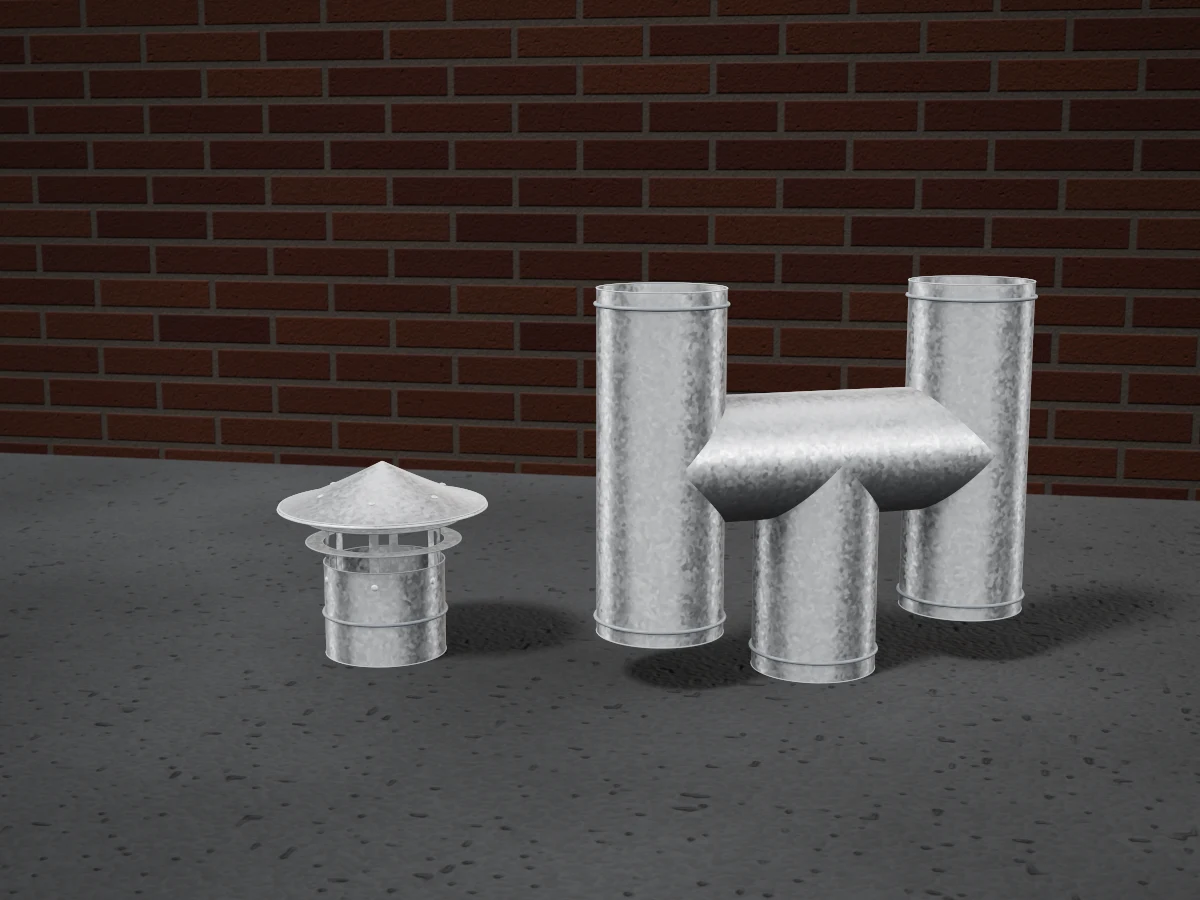

Todos sirven. El que más se usa en salamandras es el H: el viento, venga de donde venga, pasa por el caño de arriba y ayuda a sacar el humo. El chino doble aro también va bien. Los hacemos de 3 a 16 pulgadas. Mirá cuál pide el manual de tu estufa.
No realizamos instalaciones: fabricamos y vendemos. La colocación la hace tu instalador, siguiendo el manual de la estufa.
Los caños galvanizados comunes los tenemos en stock. El caño de acero inoxidable y sus accesorios son a pedido, y del reforzado C-22 consultá stock: el plazo te lo confirmamos al cotizar, por WhatsApp. Retirás en Villa Urquiza o en Villa Ballester, o coordinamos el envío, también a zona norte (San Isidro, San Fernando, Tigre).
Pasanos el diámetro de la salida, los metros y el tipo de techo, y te decimos precio y plazo.
