Caso especial · parrilla / quincho
El caño tiene que esquivar una viga
No es lo más común, pero a veces pasa. Con dos curvas a 45° corrés el caño hacia un costado y seguís subiendo derecho hasta la salida.
Cotizar este casoPor WhatsAppVentilación · a medida
Curvas de chapa galvanizada para conductos
Redondas o rectangulares90°, 45° o a pedido
Curvas y codos de chapa galvanizada para tu conducto: redondas de gajos o articuladas, y rectangulares con la unión que ya tenés (macho y hembra, pestaña, marco y pestaña o Z y corredera). A 90°, 45° o el ángulo que pidas.
- Cualquier ángulo90°, 45° e intermedios
- Tu medidadiámetro o sección
- Fábrica propiaUrquiza y Ballester
¿No sabés qué piezas lleva tu caño? Armá el recorrido en el simulador de ventilación y pedí la cotización con la lista hecha.
Curvas de chapa galvanizada
El aire también dobla.
Redondas de gajos o rectangulares con tu unión. A 90°, 45° o el ángulo que pidas, hechas en nuestra fábrica.
- 6modelos
- 4uniones
- 2locales
Modelos
Redondas o rectangulares, con tu unión.
Las rectangulares salen con la misma unión que el resto de tu conducto. Tocá la tuya.

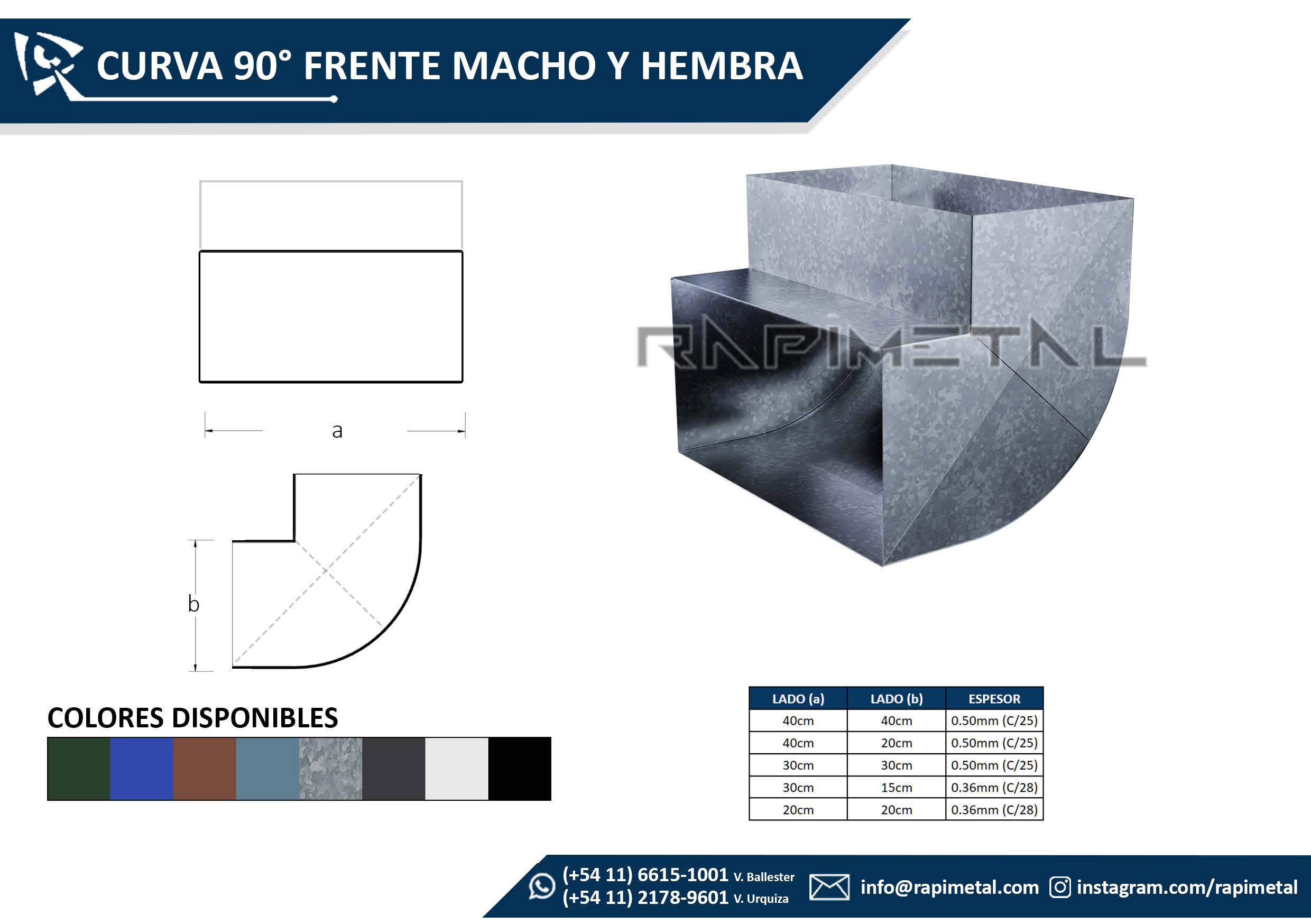

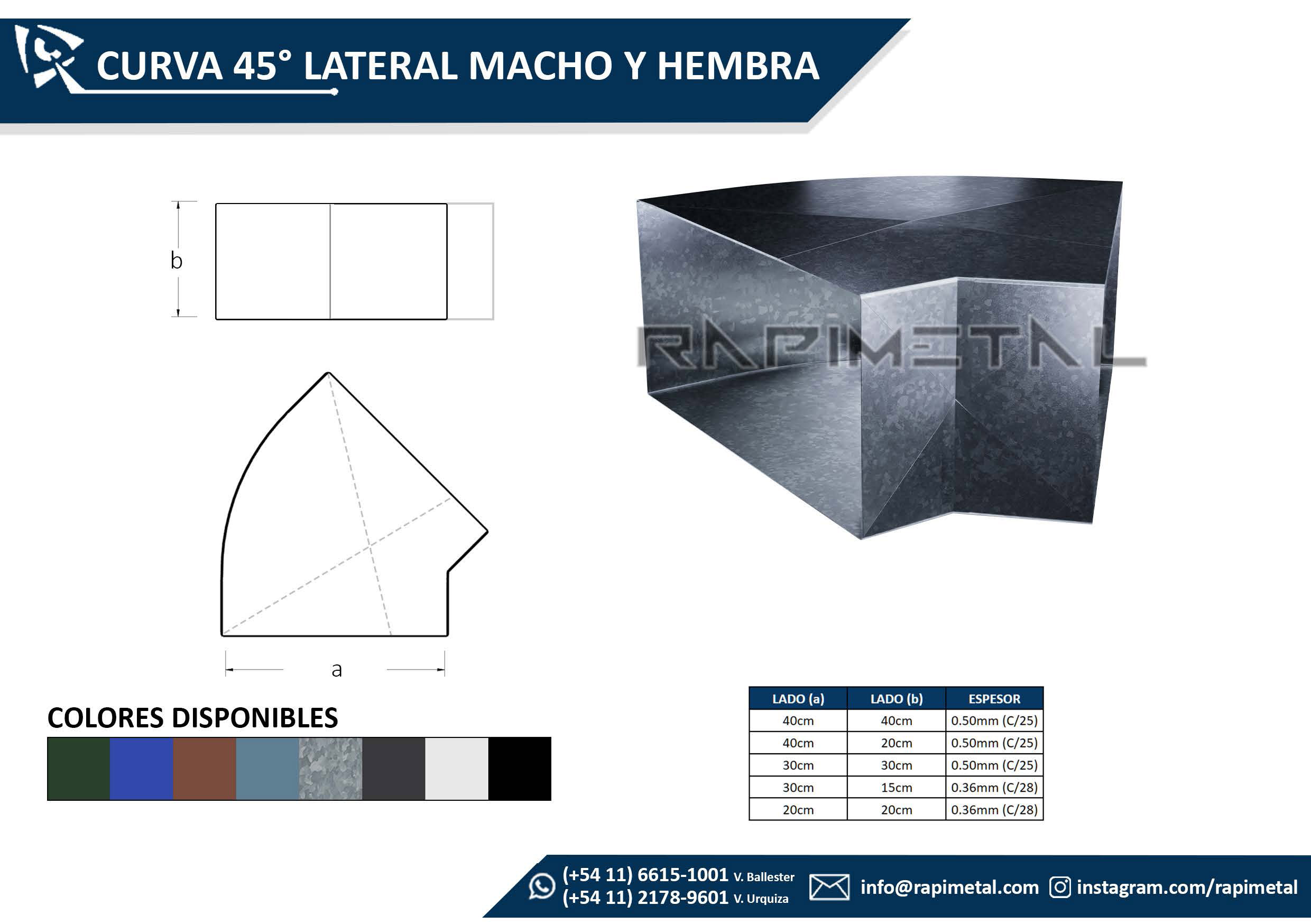

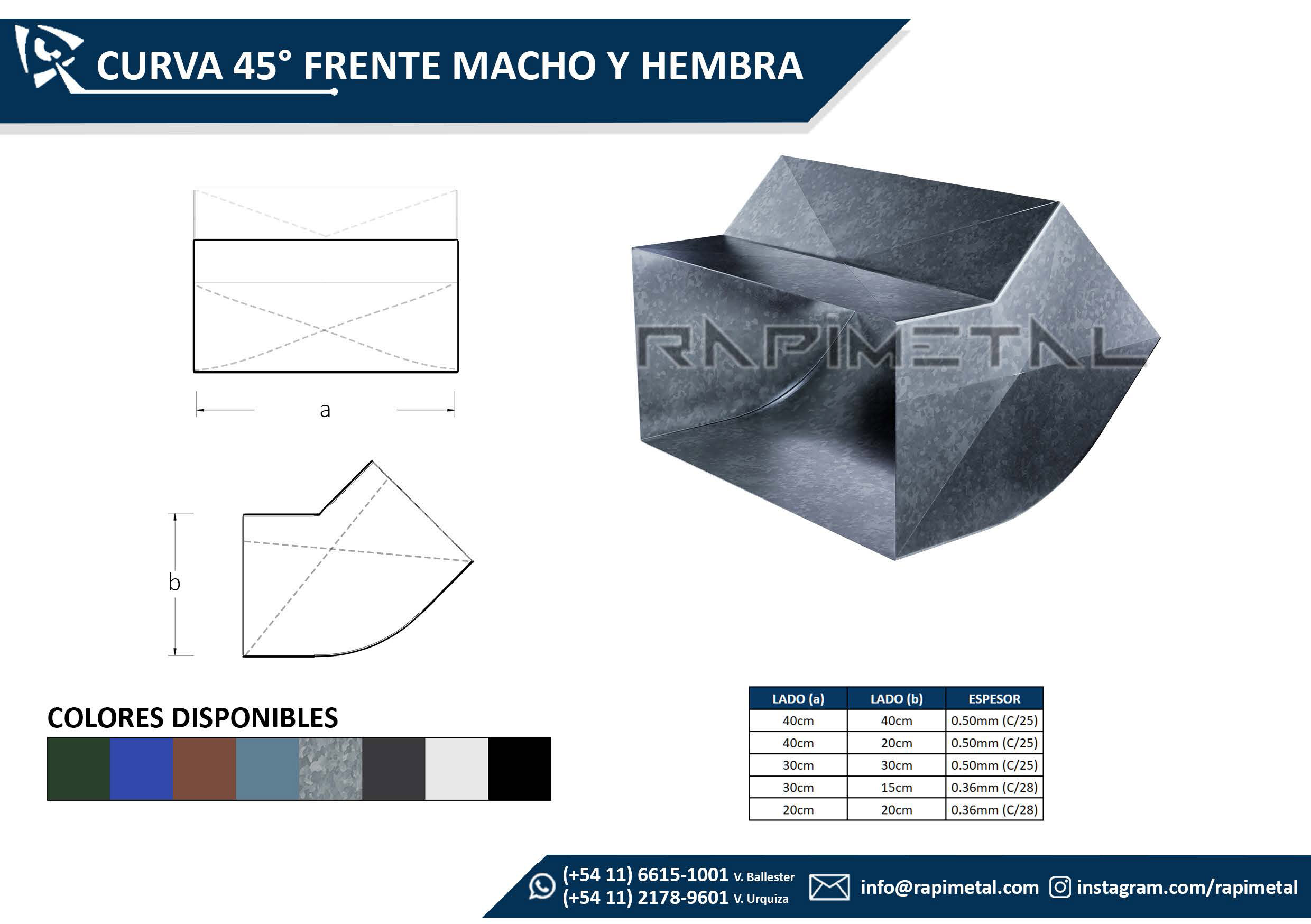

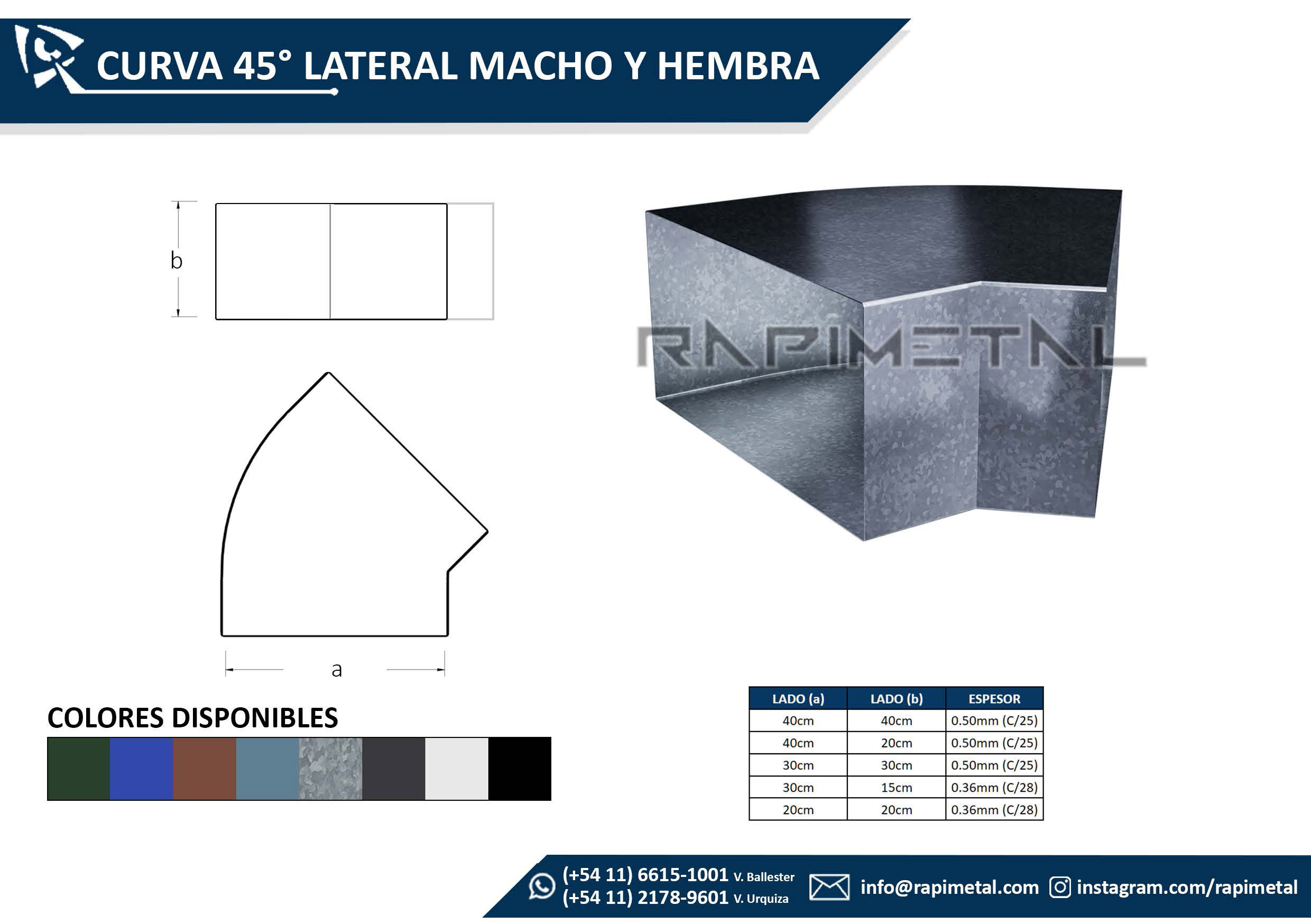

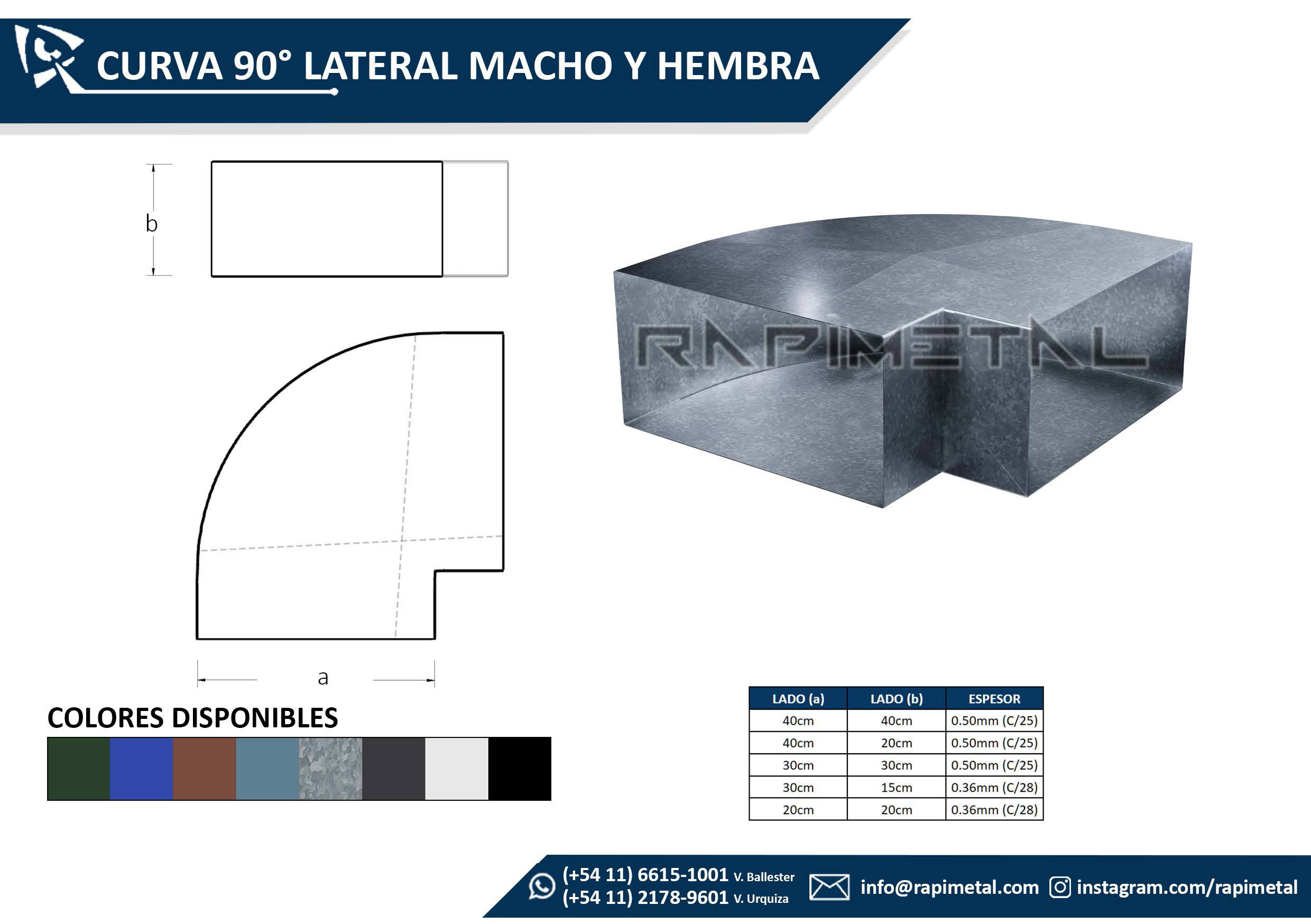

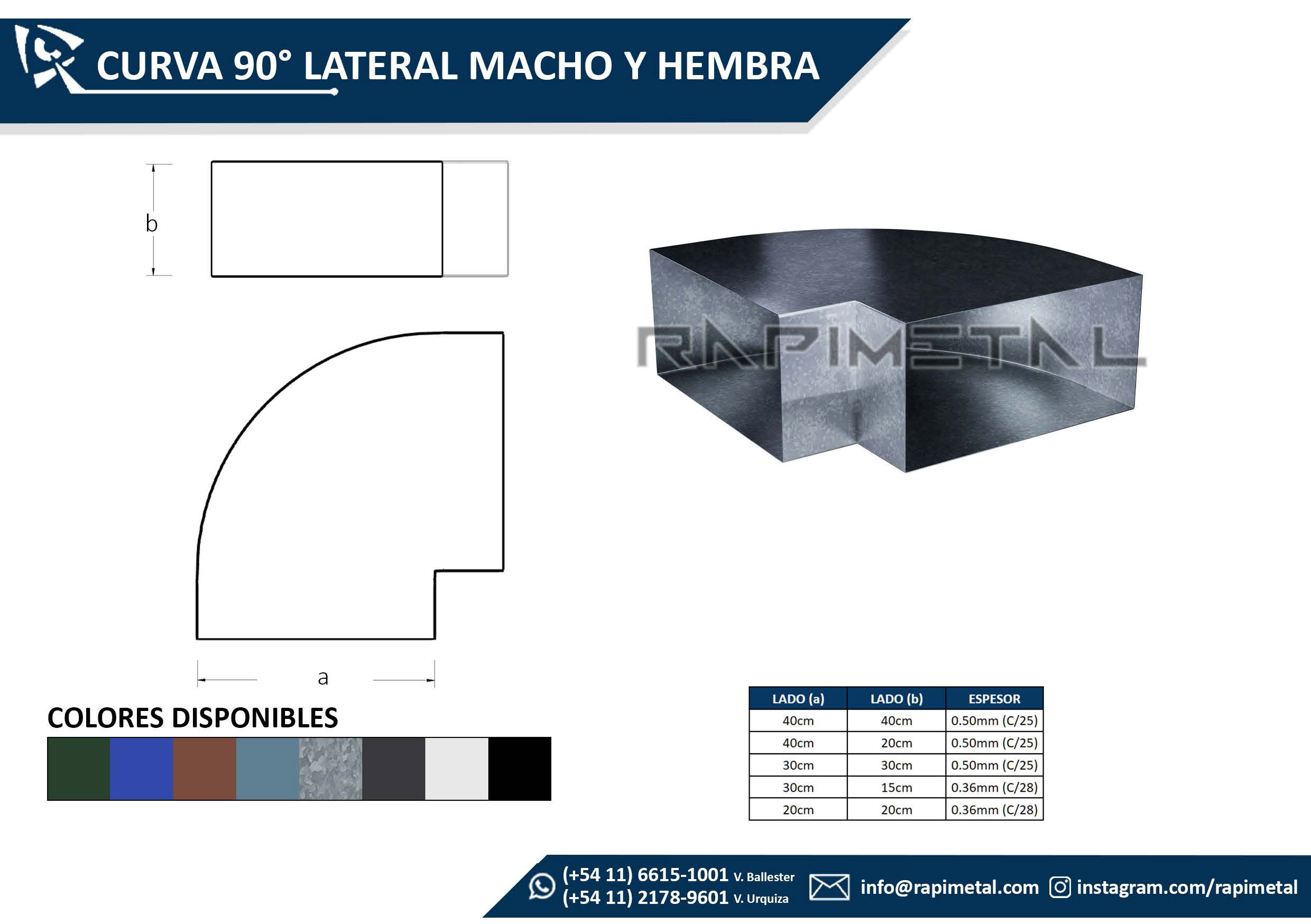

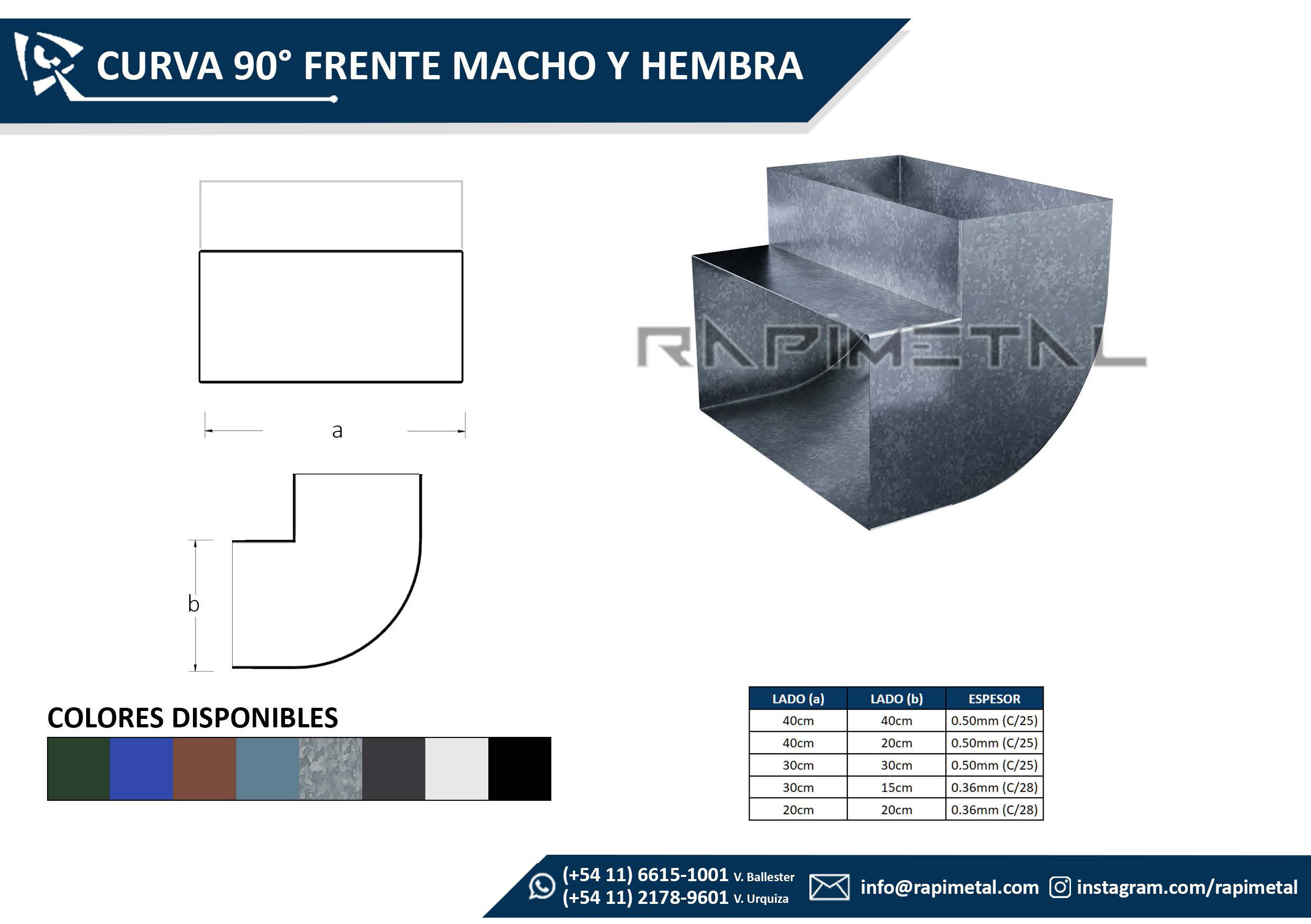

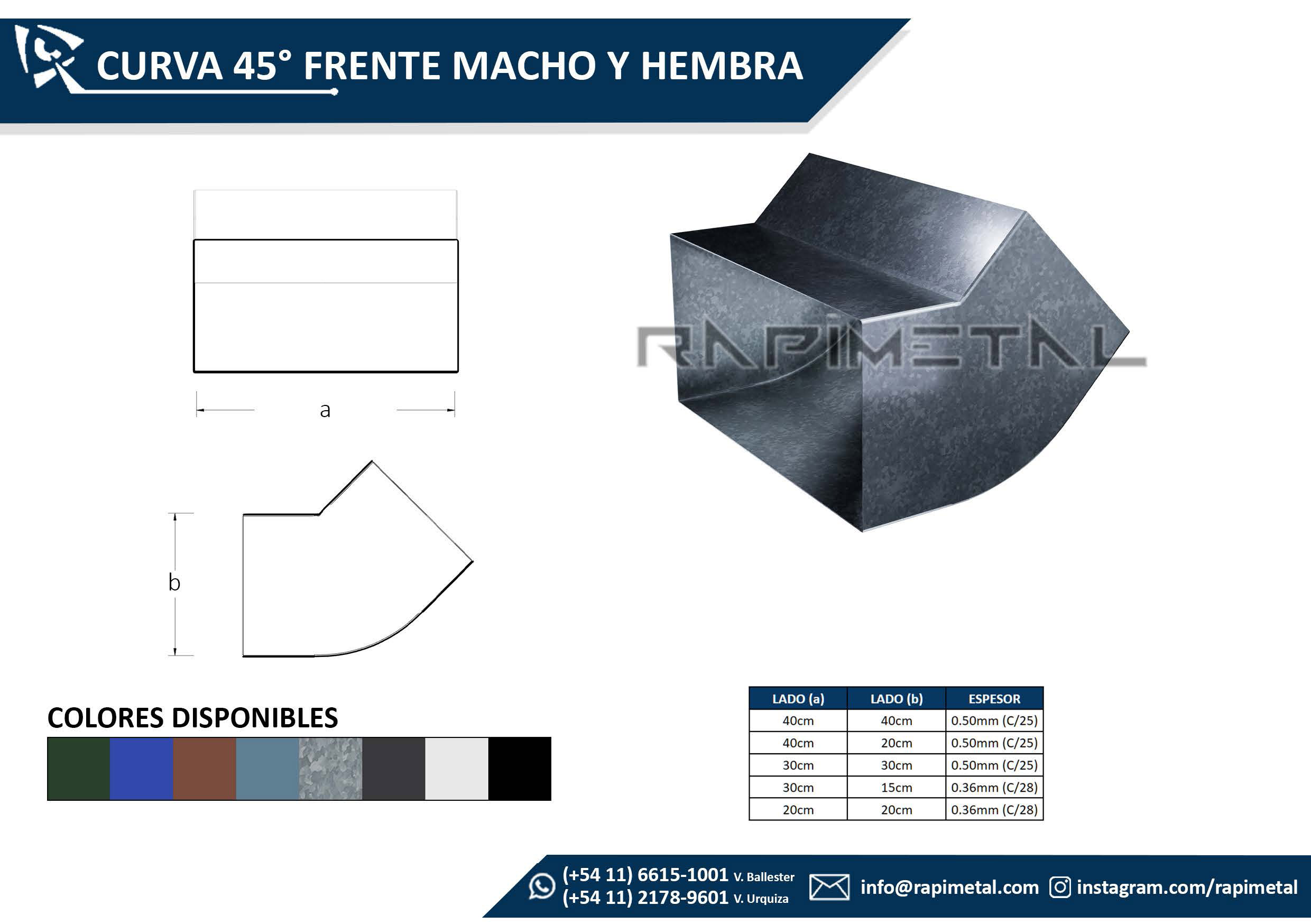

Macho y hembra
Rectangular, lisa o punta diamante.
Ver ficha

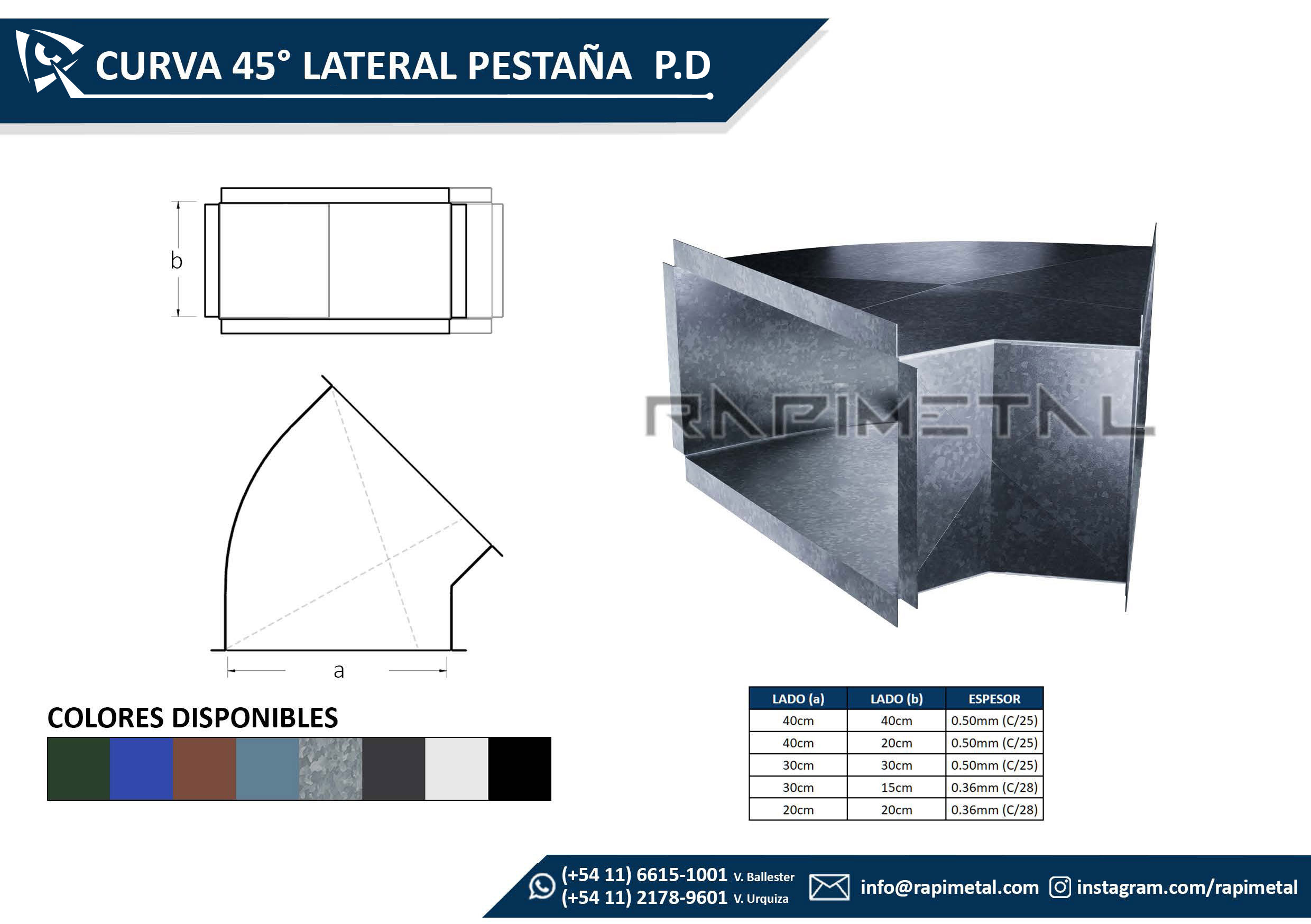

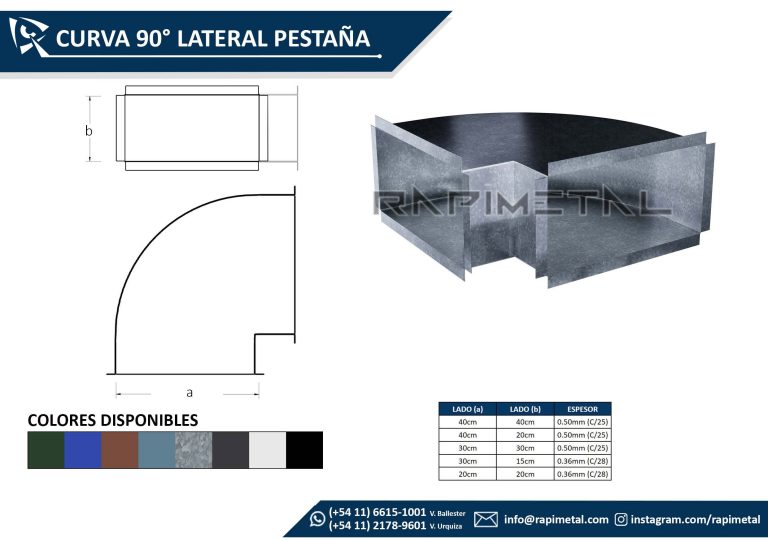

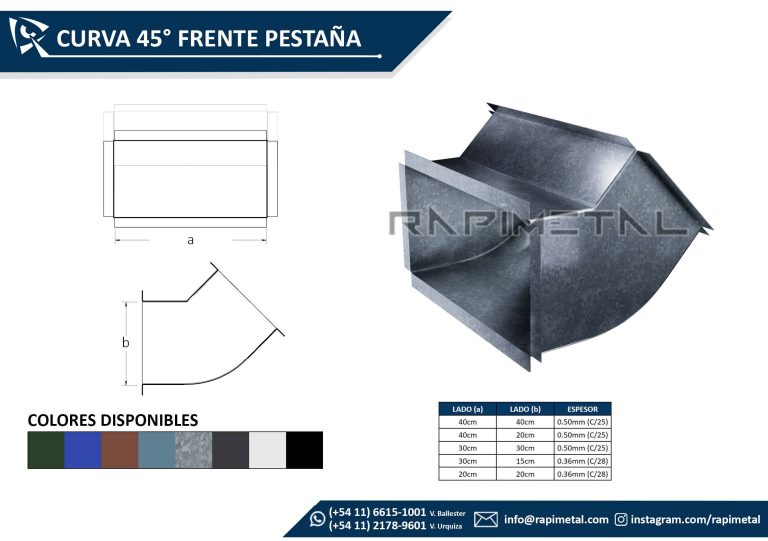

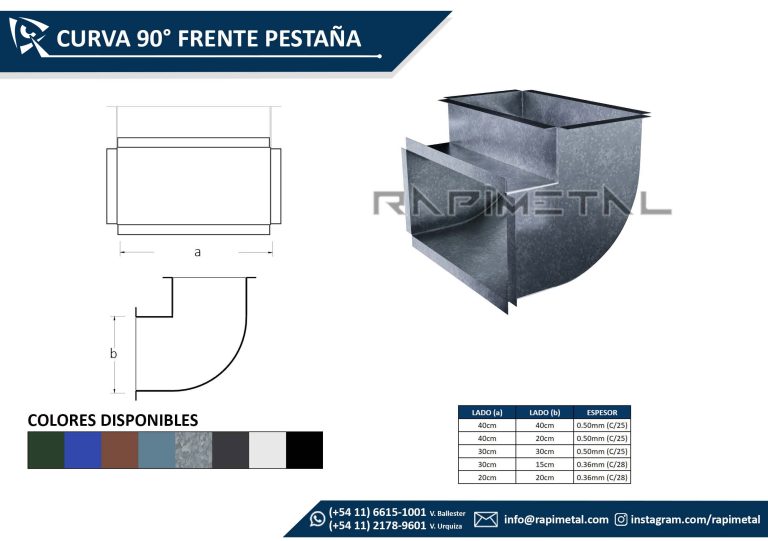

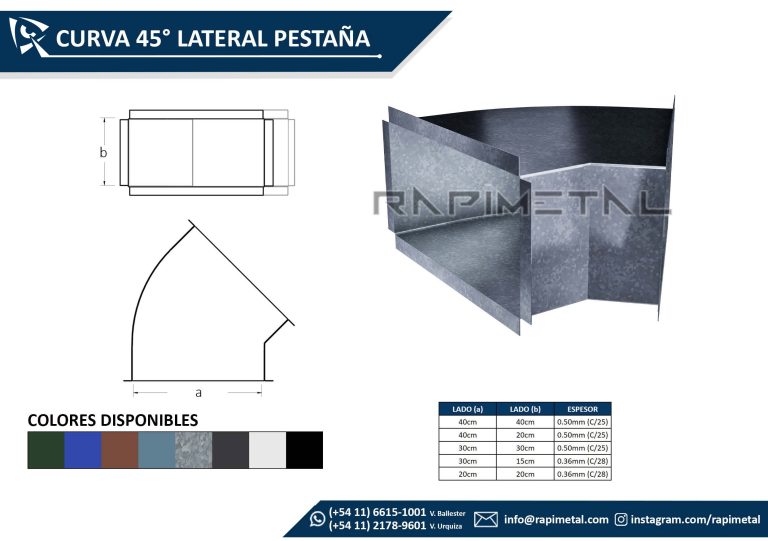

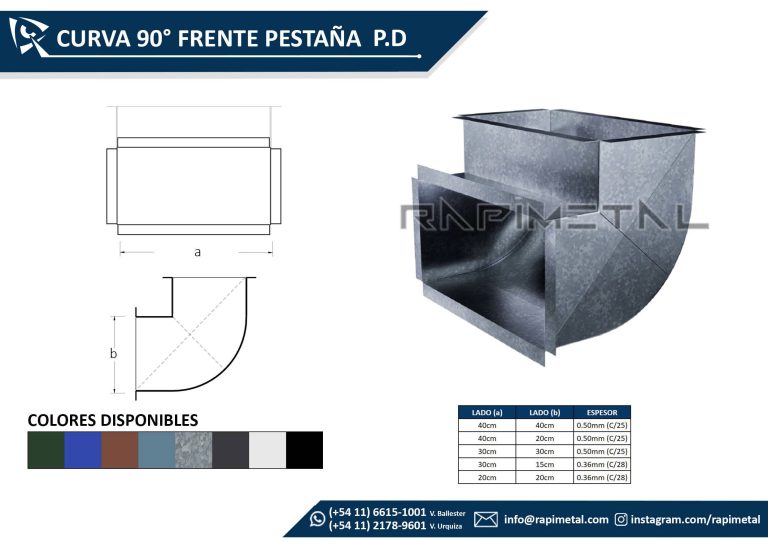

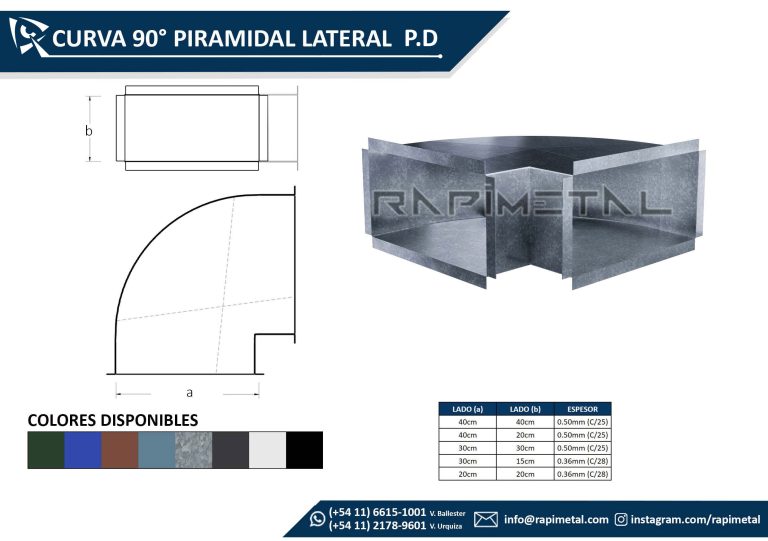

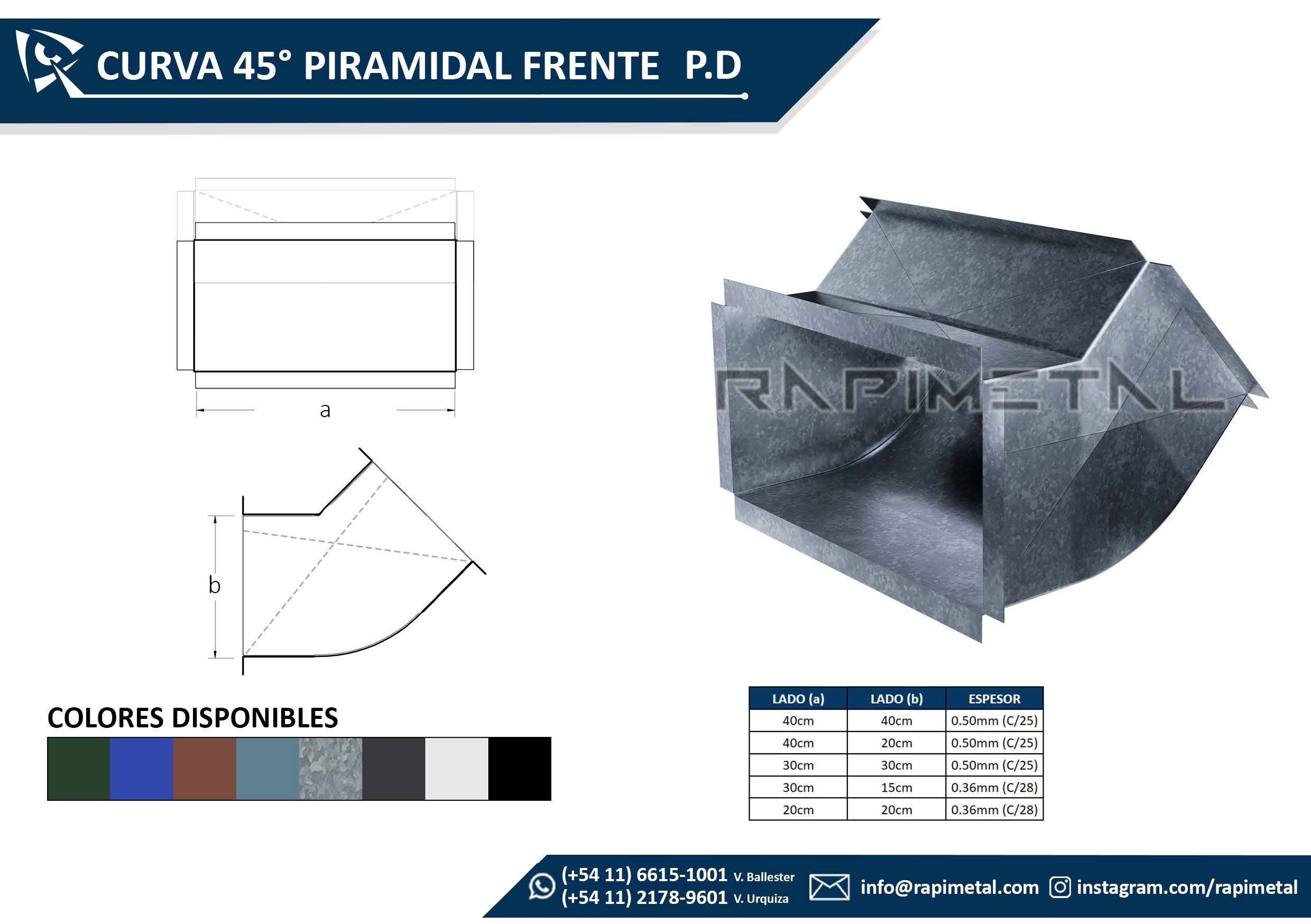

Con pestaña
Rectangular, lisa o punta diamante.
Ver ficha

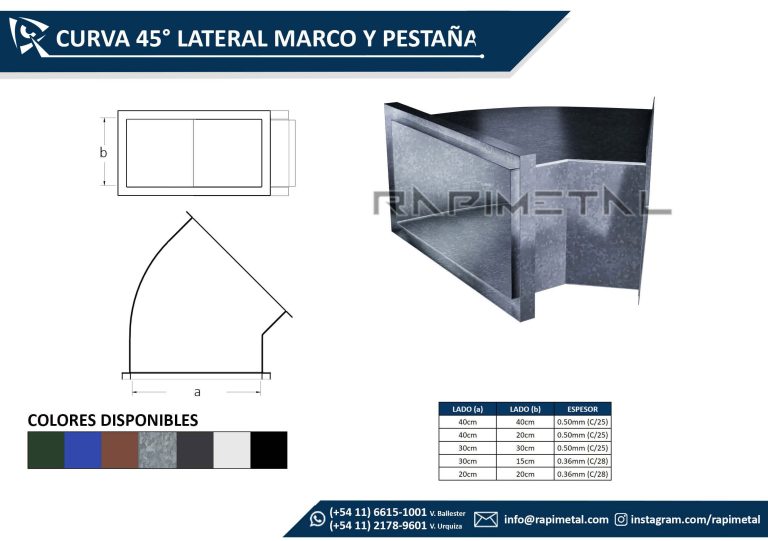

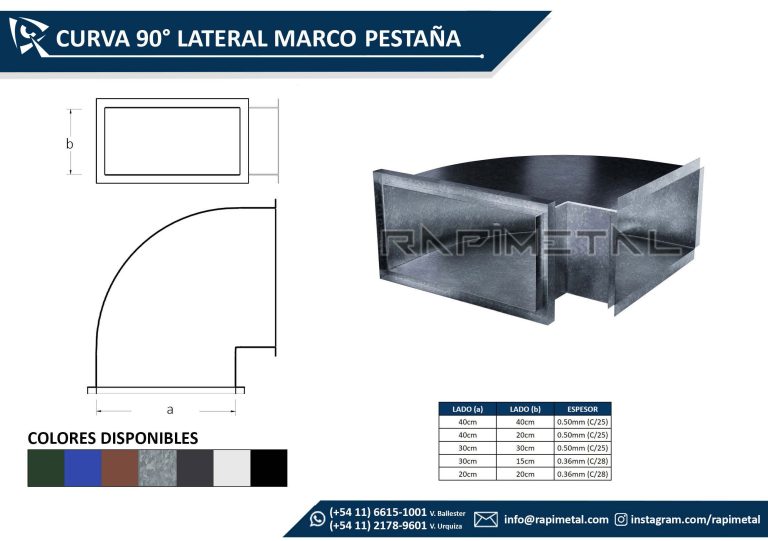

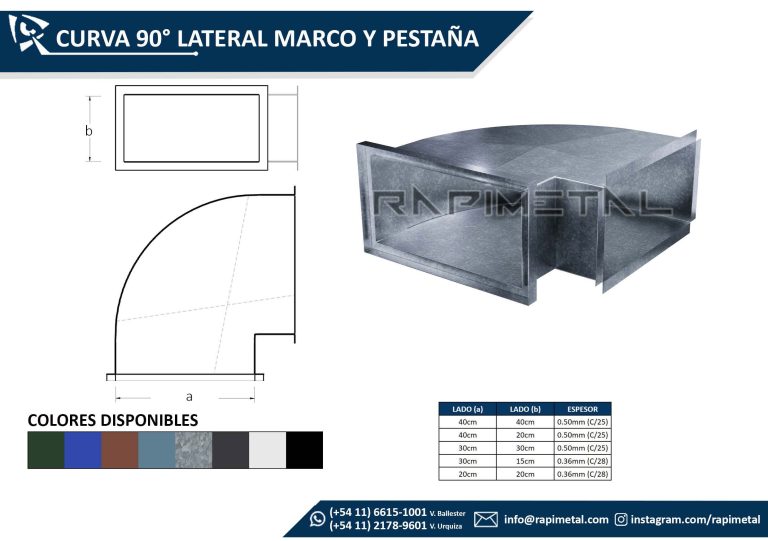

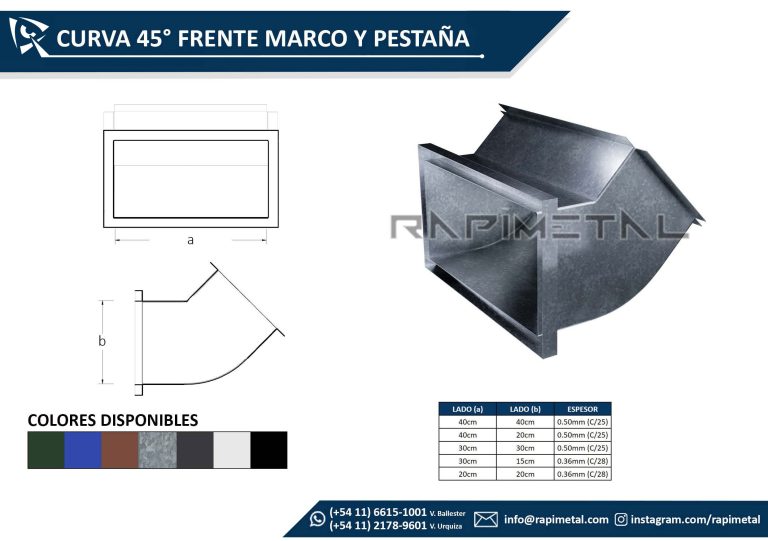

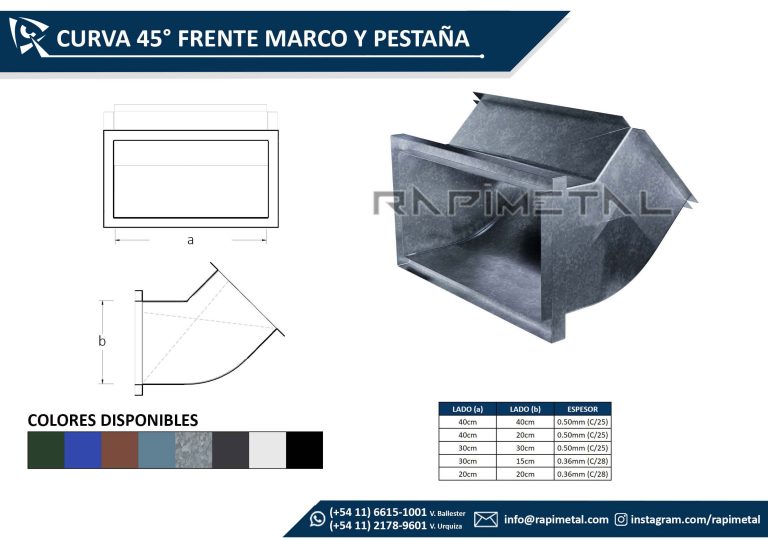

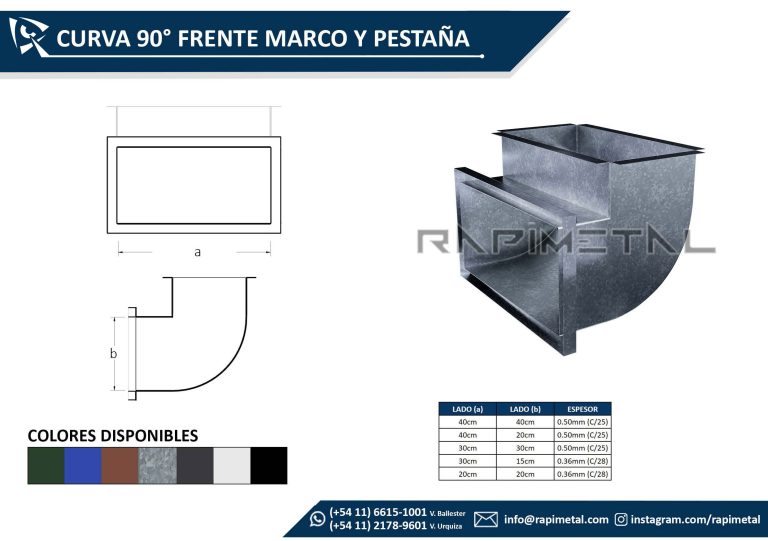

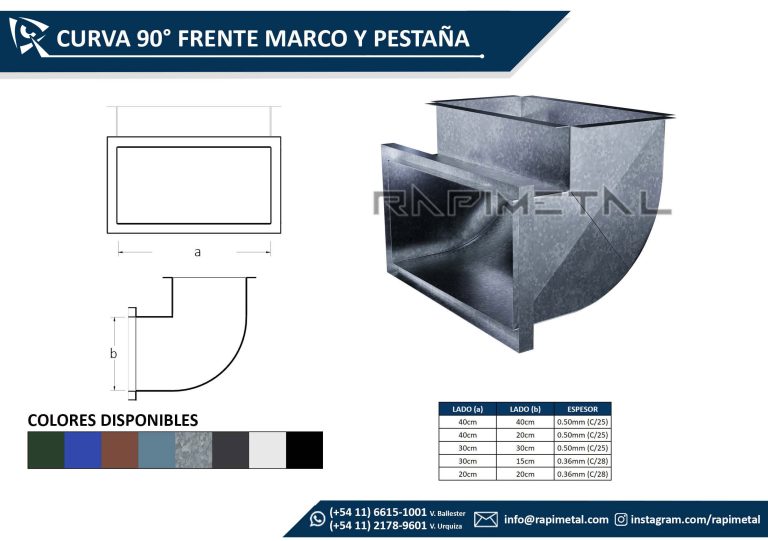

Marco y pestaña
Rectangular, lisa o punta diamante.
Ver ficha

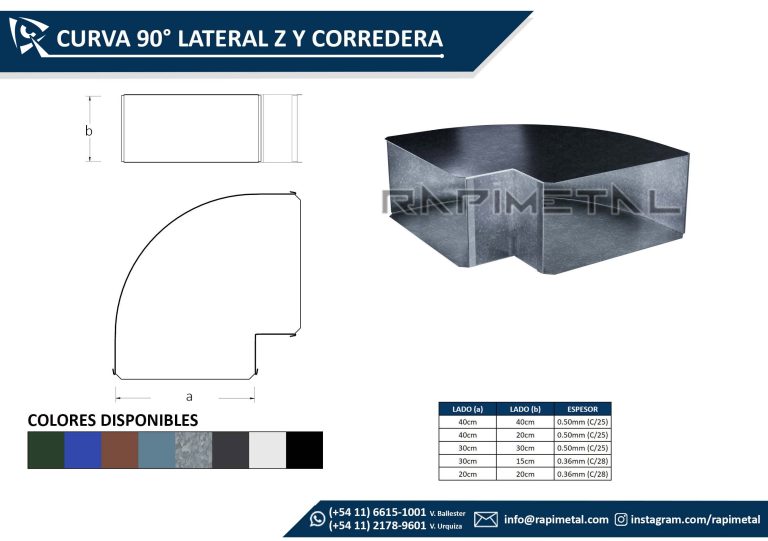

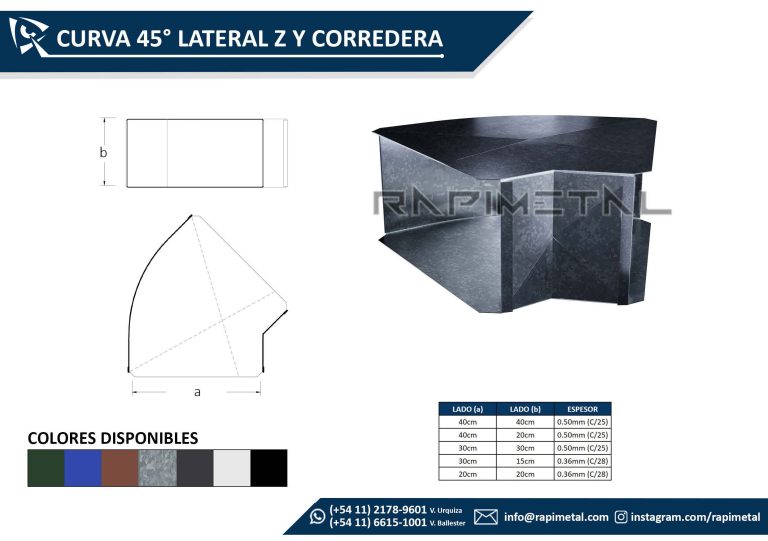

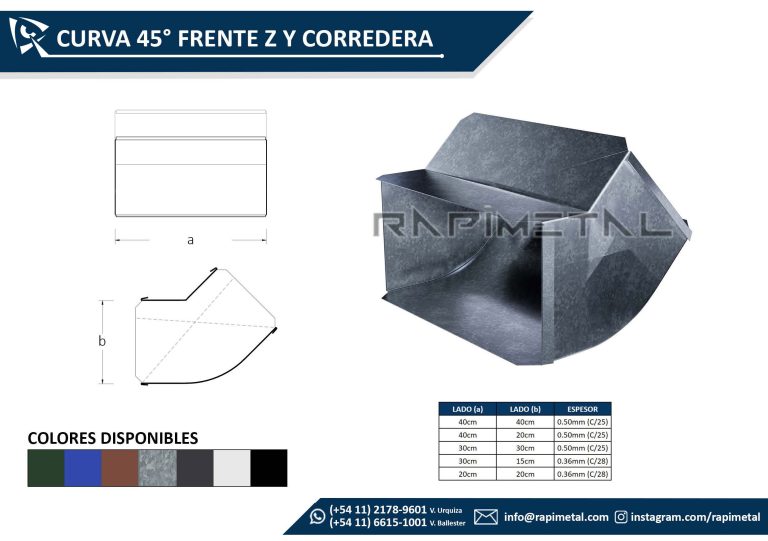

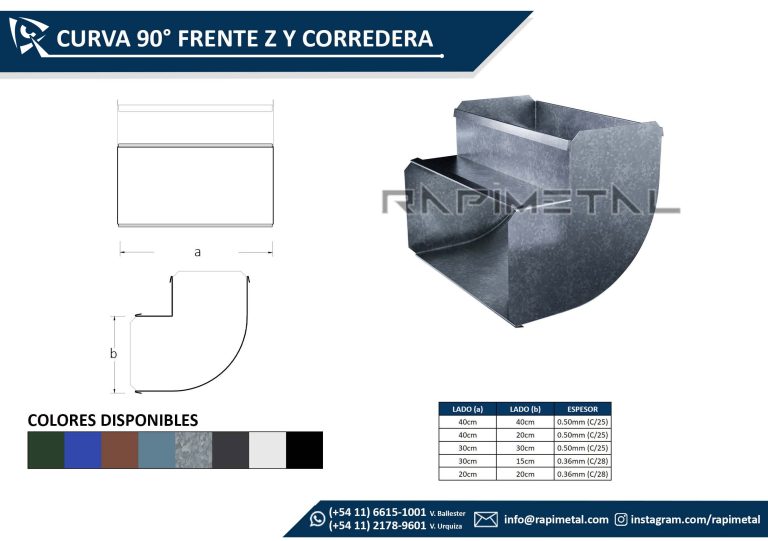

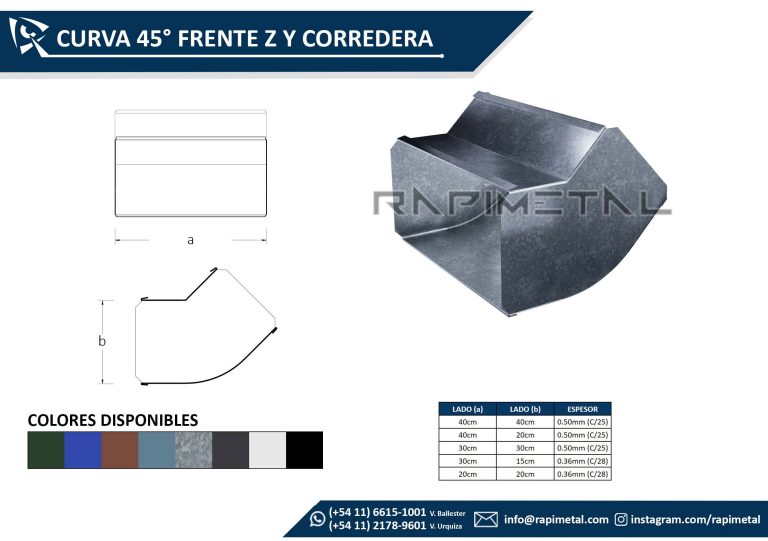

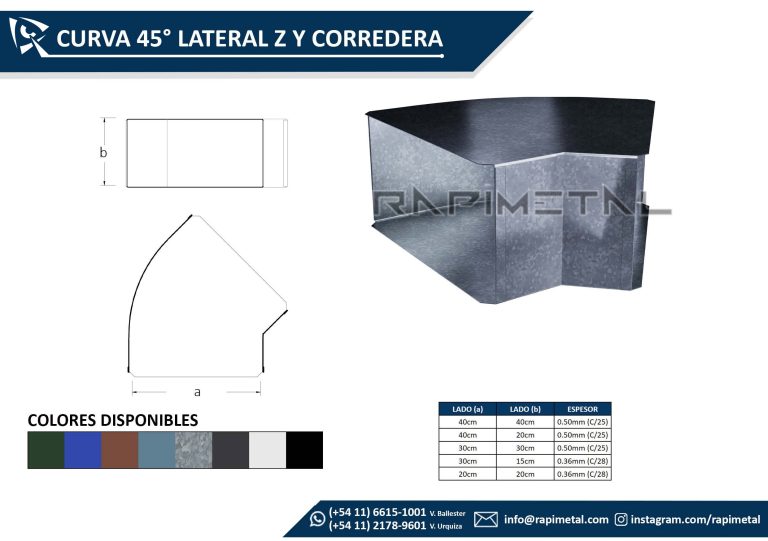

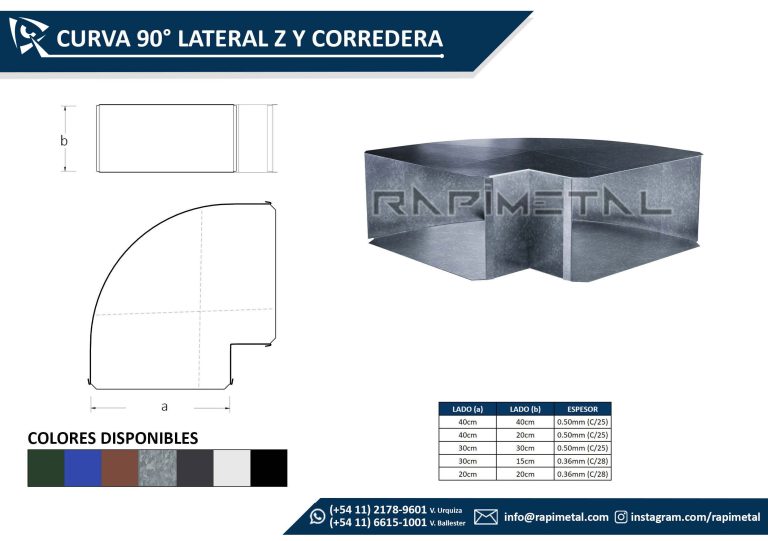

Z y corredera
Rectangular, lisa o punta diamante.
Ver ficha

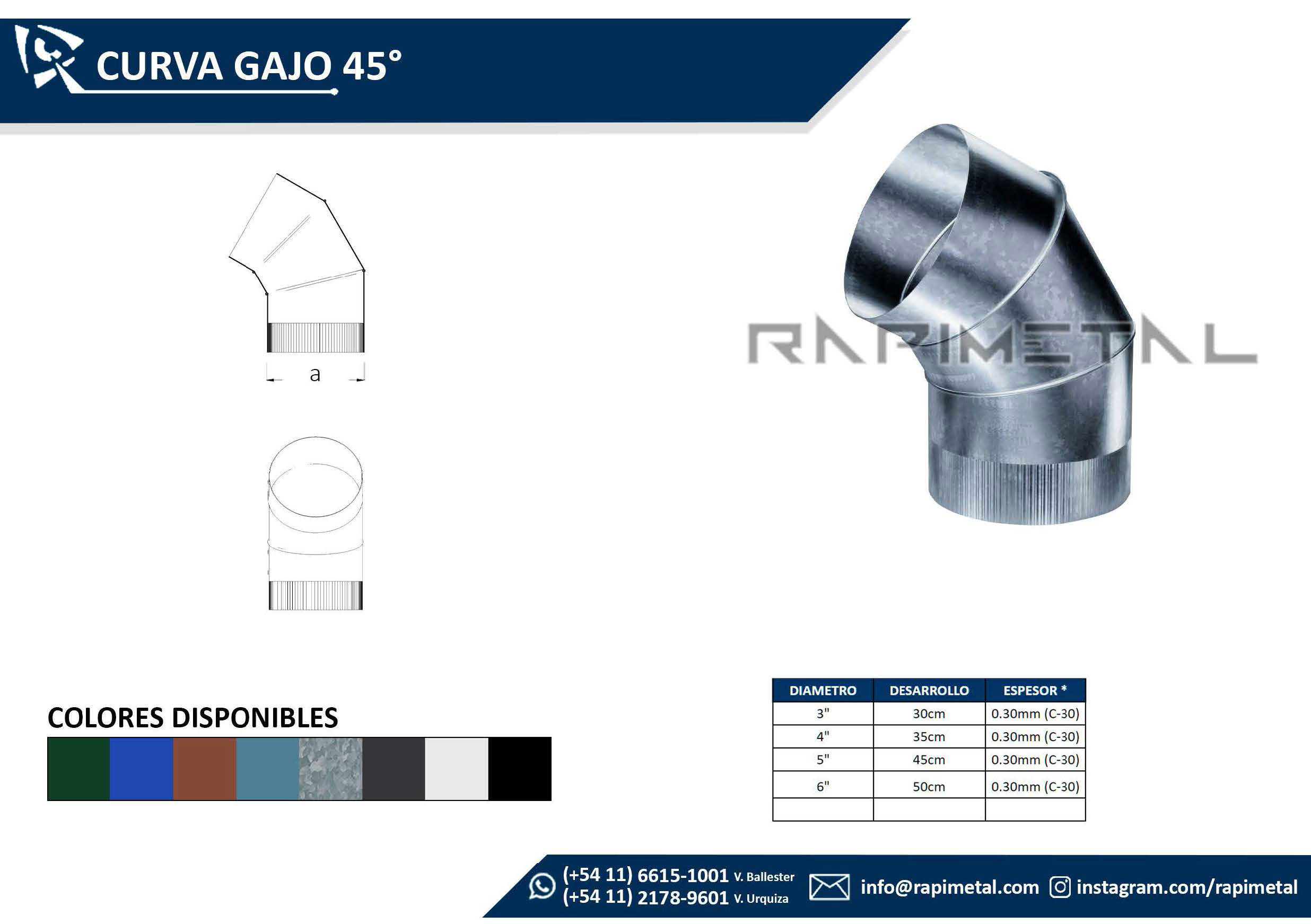

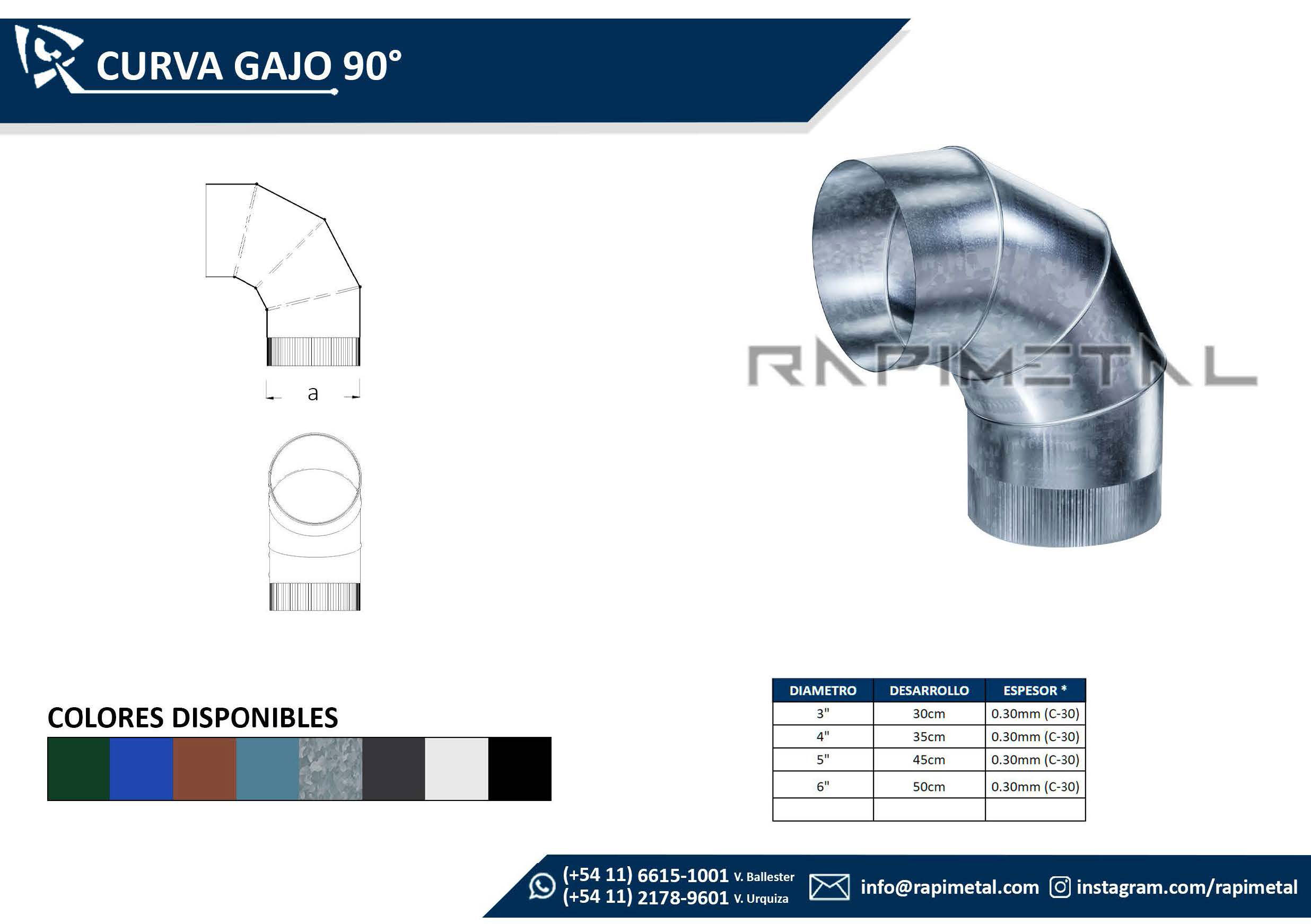

Circular de gajos
A 90°, 45° o el ángulo que pidas.
Ver ficha

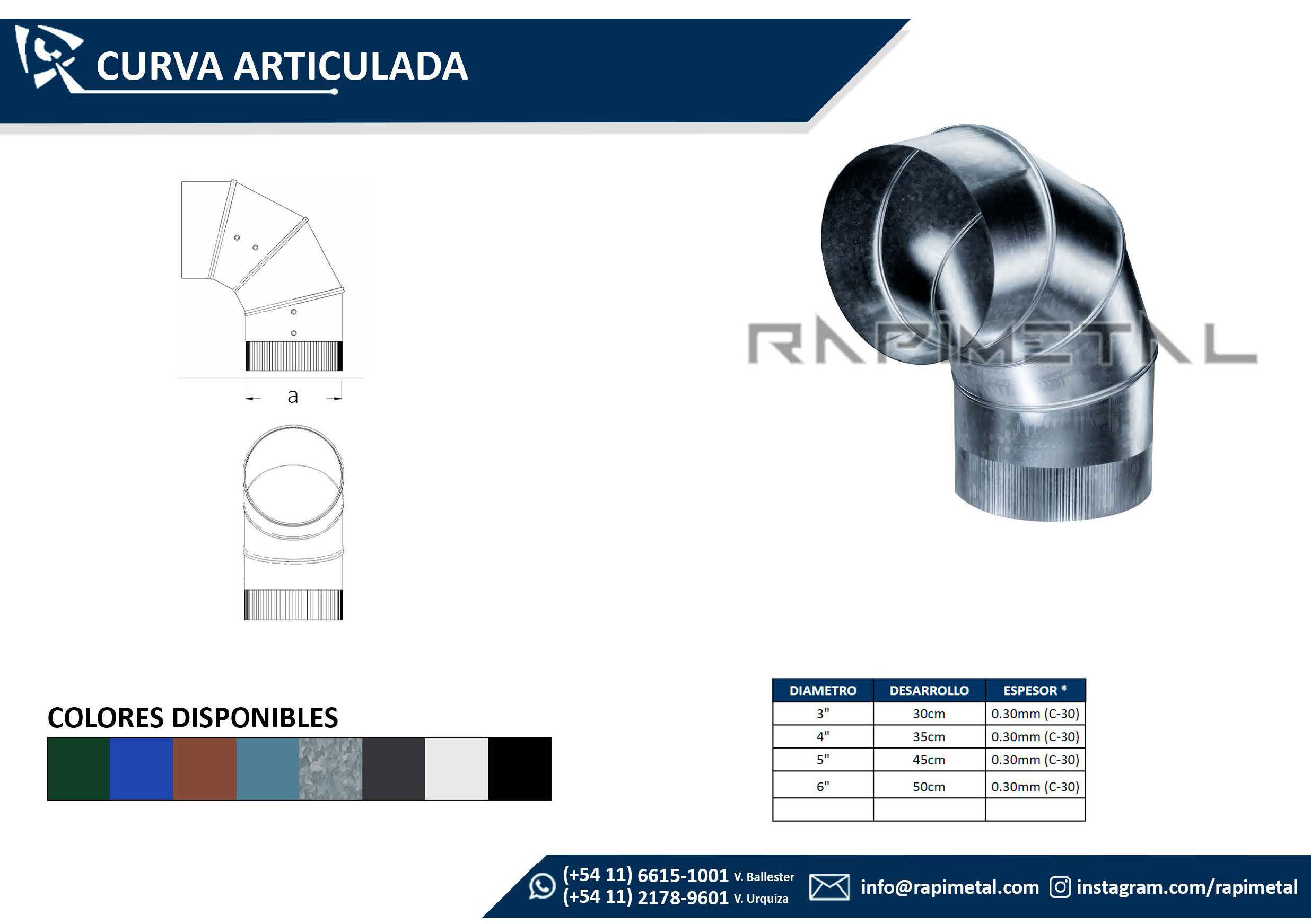

Articulada
Circular, se ajusta al ángulo.
Ver fichaTodas las rectangulares se hacen lisas o punta diamante, a 90°, 45° o el ángulo intermedio que necesites.
En movimiento
Mirá cómo se hace una curva.
Del plano cortado a la curva armada, gajo por gajo.
Una curva de gajos a 90° se arma con cuatro gajos unidos por costuras. Abajo queda el encastre macho, que entra en el caño.
Medidas
Las partes y las medidas.
Cómo se llama cada parte de la curva y qué medidas salen de línea.
Una curva de gajos a 90°, parte por parte.
Medidas de línea
| Curva | Medida | Calibre |
|---|---|---|
| Circular articulada o de gajos | 3″ · 4″ · 5″ · 6″ | C-30 (0,30 mm) |
| Rectangular | 40 × 40 · 40 × 20 · 30 × 30 cm | C-25 (0,50 mm) |
| Rectangular | 30 × 15 · 20 × 20 cm | C-28 (0,36 mm) |
Todas a 90° o 45°. La articulada también se hace en diámetros mayores, hasta 24″. Otros diámetros, secciones y ángulos, a pedido. Galvanizadas o en la terminación que pidas: en color van en chapa prepintada, con el color por fuera y crema por dentro.
Cómo pedir
Medida, ángulo, listo.
- 1
Medí el conducto
Diámetro si es redondo; ancho × alto si es rectangular.
- 2
Decinos el ángulo
90°, 45° u otro. Y si es rectangular, qué unión tiene.
- 3
Pedí por WhatsApp
Te pasamos el precio. A medida: lo hacemos de cero y sale rápido; te confirmamos el plazo al cotizar. Retirás en Urquiza o Ballester, o te lo enviamos a todo el país.
Qué pasarnos para cotizar
- Redonda o rectangular
- Diámetro, o ancho × alto
- Ángulo
- Tipo de unión (si es rectangular)
- Cantidad
Rectangulares
Con la unión que ya tenés.
Lisa o punta diamante, con macho y hembra, pestaña, marco y pestaña o Z y corredera: la misma unión que el resto de tu conducto.
Cotizar por WhatsAppVilla UrquizaAsí se arma
Dónde va la curva.
Desvía el conducto sin cambiar la medida: a 90°, 45° o el ángulo que necesites. Si el caño lleva humo y sube solo, que suba siempre: curvas de gajos y nada horizontal.
SombreroReducciónSoporteCurva a 45°Tramo que subeCurva a 45°TransformaciónCañoRejillaPiezas reales dibujadas en 3D: rejilla, transformación, caños, dos curvas a 45°, soporte, reducción y sombrero. En naranja, las curvas: el recorrido esquiva con dos de 45° y un tramo que sube, sin codos cerrados.
Más piezas
Para completar el recorrido.
Otras piezas de chapa galvanizada que van con las curvas.
Para que el aire salga
¿Una de 90° o dos de 45°?
Las dos se usan, cada una cuando corresponde. Depende de si el aire va empujado por un extractor o sube solo, y de dónde tiene que girar.
Vista de costado · dibujo técnico
Campana de cocina con extractor, caño de 8″: tramo corto, dos curvas a 45° seguidas y el caño sube a unos 15 cm de la pared, con una abrazadera por tramo, hasta 60 cm sobre el techo.
Cuándo conviene cada una
| Sale por la pared y sube | Tramo corto para cruzar el muro y enseguida el giro: lo ideal, dos curvas de 45° de 3 gajos seguidas; si no, una de 90° de 4 gajos. El caño queda pegado a la pared. |
| Con extractor | Cocina, baño o taller: una curva de 90° de 4 gajos anda bien; dos de 45° de 3 gajos, mejor. Dejá un tramo recto de dos o tres veces el diámetro entre el extractor y la primera curva. |
| Humo que sube solo | Parrilla, salamandra u horno: el humo tiene que subir siempre, nada horizontal. Para esquivar una viga, dos curvas a 45° con un tramo que sube. |
| Salida de atrás | De una estufa o una salamandra: una curva de gajos a 90° pegada a la salida y enseguida el caño para arriba. |
| Conducto colgado | Rectangular, por el techo de un local: curva rectangular a 90° con la misma unión del conducto. |
| Mejor evitar | El codo a 90° de quiebre seco, de dos piezas: frena el aire más del triple que una curva de gajos; va solo si no hay lugar. Y la curva pegada a la boca del extractor. |
Cuánto frena cada giro
Dos curvas de 45° de 3 gajos seguidas giran más suave que una de 90° de 4 gajos: es lo ideal. Cuantas menos curvas, mejor tira. Valores de referencia de las tablas de pérdidas de los accesorios para conductos; no reemplazan el cálculo de tu instalación.
Casos
Cada recorrido, su curva.
Cuatro situaciones y qué curva lleva cada una.
Local comercial
Conducto a la vista que dobla
El conducto rectangular corre por el techo y cambia de dirección. La curva sale con la misma unión que los tramos rectos, para que encastre sin adaptar nada.
Cotizar este casoPor WhatsApp
Taller / galpón
Varias curvas para una misma obra
Cuando el recorrido tiene varios quiebres, pasanos la lista: medida, ángulo y cantidad de cada una. Salen lisas o punta diamante.
Cotizar este casoPor WhatsAppCasa
El caño sale de la pared y sube
Un tramo corto para cruzar el muro y enseguida el giro: una curva de gajos a 90° o dos a 45° seguidas. En un baño, con caño de 4″, el caño sube a unos 10 cm de la pared, con una abrazadera por tramo, hasta pasar el techo. Si el ángulo no es justo, va una articulada.
Cotizar este casoPor WhatsAppAsí queda
En el taller y en obra.
Deslizá para ver curvas redondas y rectangulares recién hechas.
Fábrica propia
Del plano a tu obra.
Cortamos, plegamos y armamos cada curva en Villa Urquiza y Villa Ballester. La retirás o te la enviamos a todo el país.
Cotizar por WhatsAppVilla BallesterDónde estamos
Dos locales, un WhatsApp de distancia.
Fábrica y stock
Villa Urquiza
- Av. de los Constituyentes 4651, CABA
- Lun a vie 8 a 17
- Lunes a viernes de 8 a 17 h · Feriados: cerrado
- A medida: lo hacemos de cero y sale rápido; te confirmamos el plazo al cotizar.
Local y planta principal
Villa Ballester
- José Hernández 4415, Gral. San Martín
- Lun a vie 8 a 17
- Lun a vie de 8 a 17 h · Sábados y feriados: cerrado
- A medida: lo hacemos de cero y sale rápido; te confirmamos el plazo al cotizar.
Preguntas frecuentes
Lo que siempre nos preguntan.
¿Qué ángulos de curva hacen?
Los estándar de 45° y 90°, y cualquier ángulo intermedio a pedido, en el diámetro de tu conducto.
¿Curva y codo son lo mismo?
En la práctica se usan como sinónimos. Nosotros llamamos curva a la de gajos, más suave para el paso del aire, y codo al quiebre seco, que es el que más frena.
¿Qué unión me conviene en una rectangular?
La misma que tiene el resto de tu conducto: macho y hembra, pestaña, marco y pestaña o Z y corredera. Si no sabés cuál es, mandanos una foto.
¿Una curva a 90° o dos a 45°?
Lo ideal son dos curvas de 45° de 3 gajos seguidas: el aire gira más suave. Una curva de 90° de 4 gajos es lo normal y anda bien. Con extractor, dejá un tramo recto entre el extractor y la curva. Si el humo sube solo —parrilla, salamandra—, que suba siempre: nada horizontal, y para esquivar algo, dos curvas a 45° con un tramo que sube. Lo que conviene evitar es el codo a 90° de quiebre seco, el de dos piezas: va solo si no hay lugar.
¿Las hacen en color?
Sí: las hacemos en la terminación que pidas. Galvanizadas, o en chapa prepintada, que lleva el color por fuera y es crema por dentro. En color son a pedido: consultá el plazo.
¿Sirven para agua o plomería?
No: son para ventilación y extracción de aire, no para agua a presión.
¿Las colocan?
No realizamos instalaciones: fabricamos y vendemos. Si necesitás colocación, podemos darte el contacto de un profesional independiente, cliente nuestro, que hace este tipo de trabajos. No forma parte de Rapimetal ni trabaja en nombre de la empresa: el presupuesto, la colocación y su garantía se acuerdan directamente con él.
¿Hacen envíos?
Sí, a todo el país. Somos tienda oficial y MercadoLíder Platinum en Mercado Libre: despachamos por Mercado Envíos a cualquier provincia. Para medidas especiales o pedidos grandes coordinamos el envío por transporte, también a zona norte (San Isidro, San Fernando, Tigre). Y si preferís, retirás en Villa Urquiza o Villa Ballester. A medida: lo hacemos de cero y sale rápido; te confirmamos el plazo al cotizar.
