Zinguería para techos · siempre plegadas
La ele o cantonera cierra un canto libre o una esquina de la cubierta. La lisa sale en 15 × 15 y 20 × 20; la sinusoidal y la trapezoidal, en 20 × 20. Largos de 1 m, 1,22 m, 2 m y 2,44 m; otros desarrollos y ángulos, a pedido.
La ele tapa el borde libre de la chapa: el agua escurre afuera y no entra por el canto.
Tocá la que necesitás: ves el corte con las dos alas.

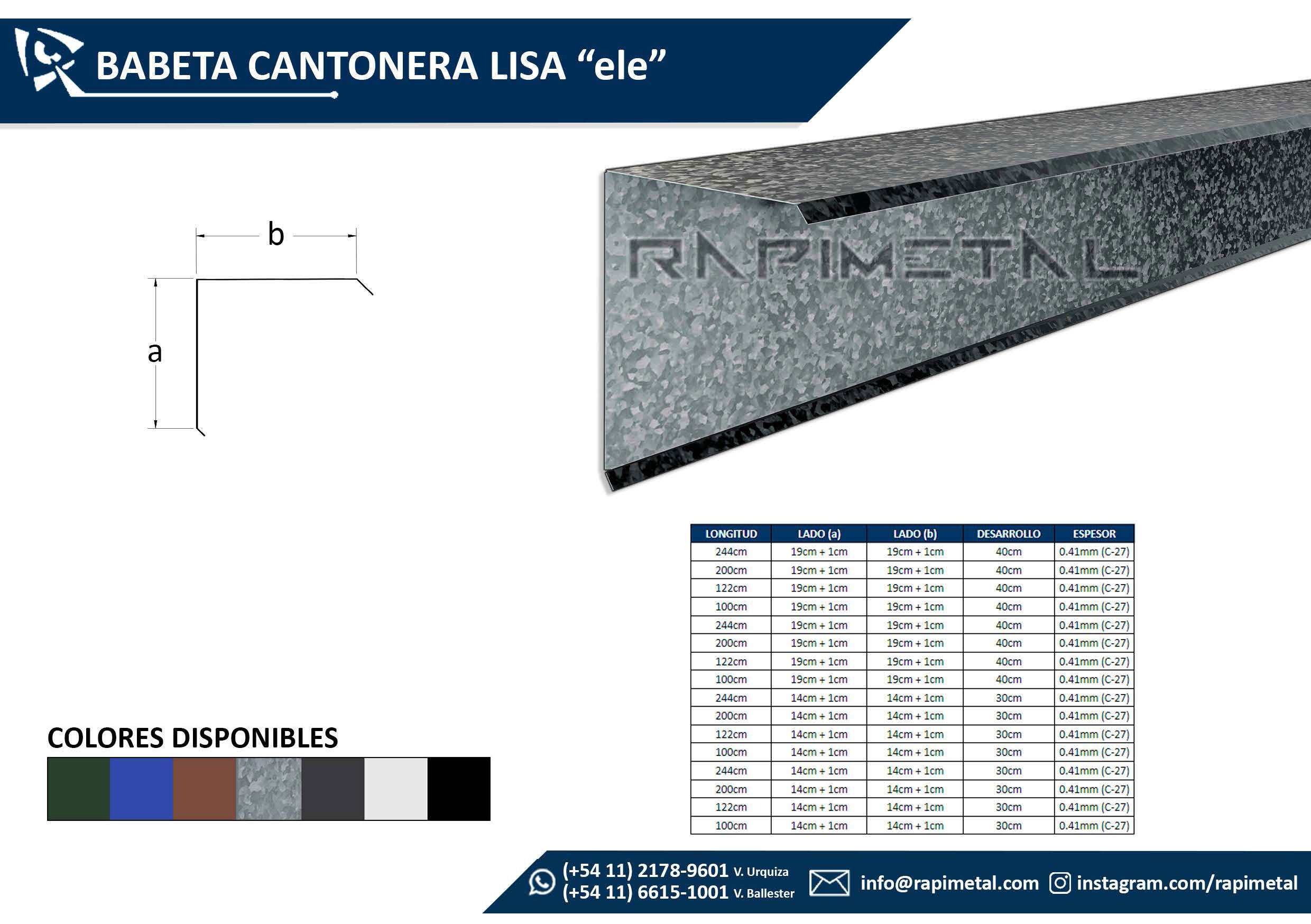

La cantonera grande: cierra cantos y esquinas de cubierta con 20 cm de tapada por lado.
La cantonera chica, para cantos donde no hace falta tanta tapada.

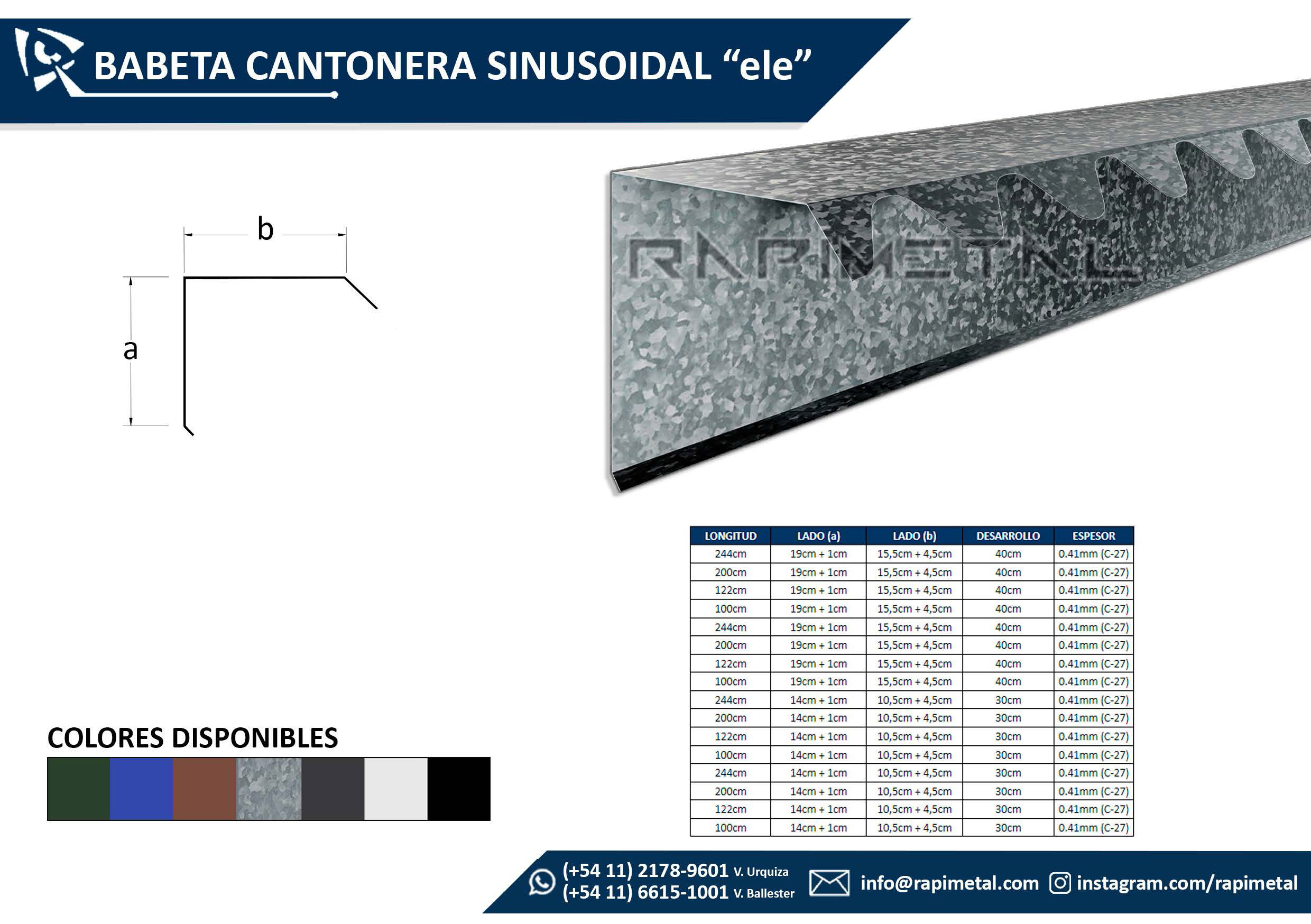

La misma ele, con el ala horizontal troquelada para calzar en la onda de la chapa.

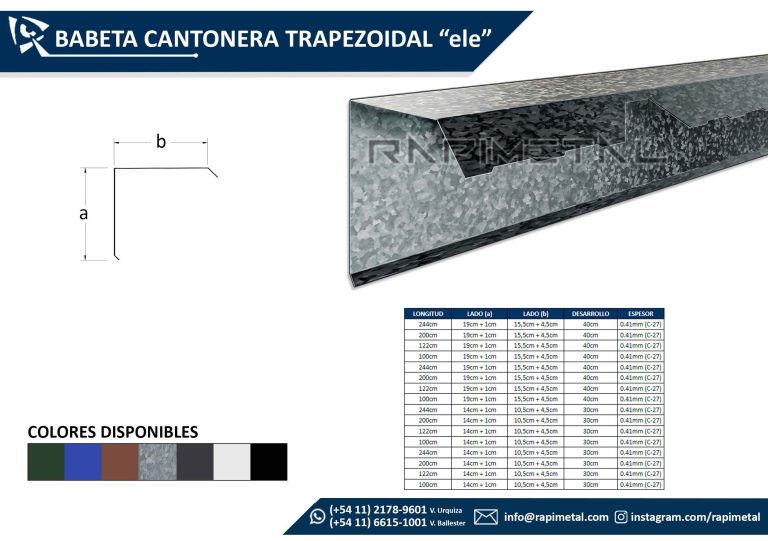

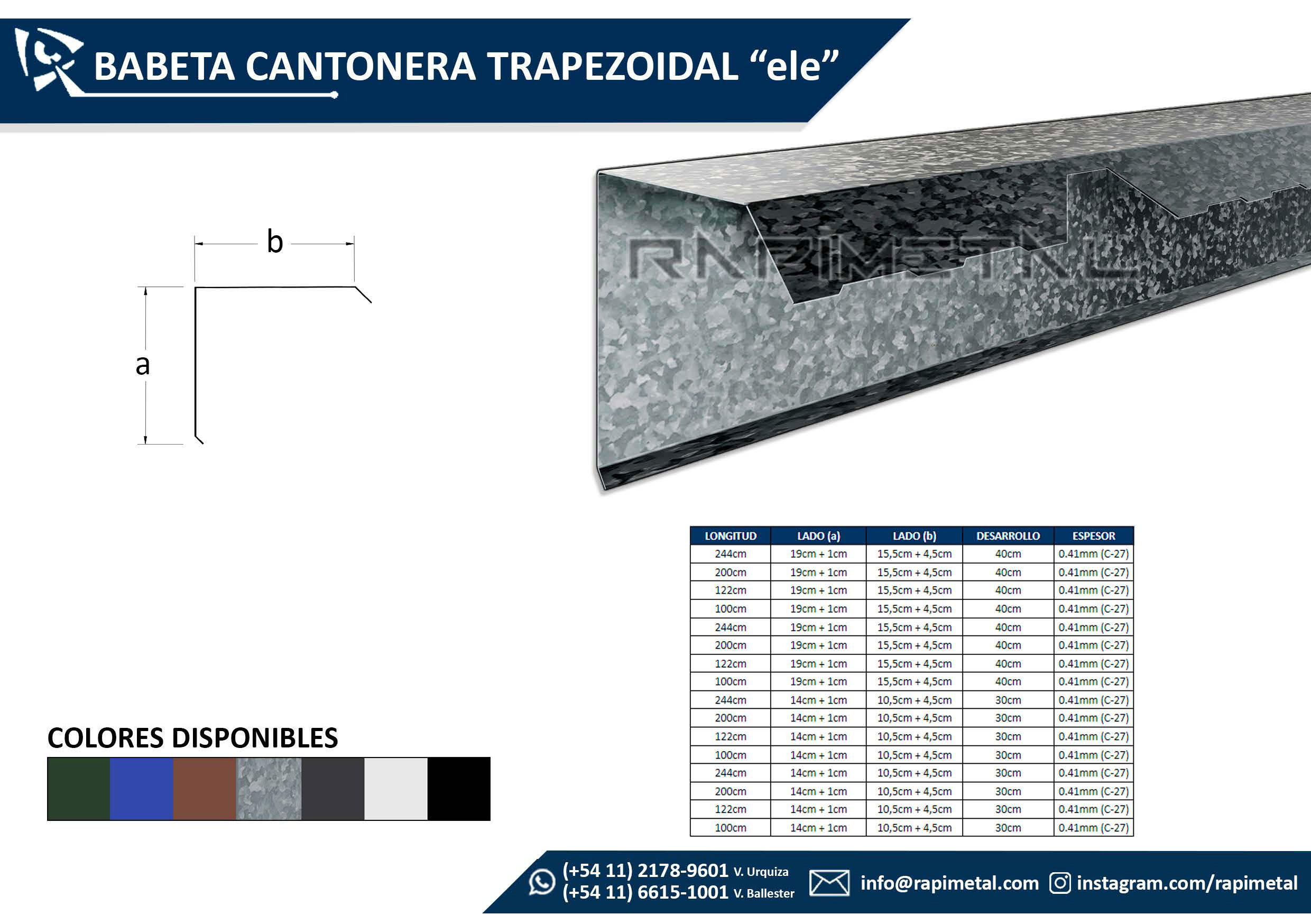

La ele para chapa trapezoidal T-101 de Acindar: el ala horizontal copia el trapecio. Para otra chapa trapezoidal la desarrollamos a pedido, con las medidas o con una muestra.
Galvanizadas (C-28 en 1 y 2 m, C-25 en 1,22 y 2,44 m), negras o prepintadas en 5 colores más (C-25). Tocá la que necesitás y pedila por WhatsApp.
Un ala apoya sobre la chapa y la otra baja por el frente. En sinusoidal y trapezoidal, el ala calza en la onda.
Metros lineales de canto o esquina a cerrar.
Si la chapa es ondulada o trapezoidal, la ele va troquelada.
Te pasamos precio y plazo. Lo estándar lo retirás en el día en Urquiza o Ballester. A medida: en Urquiza, según la cantidad, sale en el día o para el día siguiente. También la enviamos a todo el país.
Colocada, modelos, colores y banda ele: animaciones hechas con los modelos 3D de fábrica.
Babeta elecierra el borde lateralChapa del techoCanaletaen el borde bajoBajadaEn un techo de una sola caída, la babeta ele cierra el borde lateral: un ala apoya sobre la chapa y la otra baja por el frente. Va la ele lisa o la troquelada, según dónde termina la última onda de la chapa. La canaleta va en el borde bajo.
Sobre el borde lateral, la pestaña del ala de la ele tiene que caer en un valle de la chapa para cerrar bien el canto.
La ele sinusoidal cierra el borde del techo: el ala horizontal calza en la onda de la chapa.
Para el encuentro entre el techo y la pared.
Cierran el vértice del techo a dos aguas.
Terminación del borde del techo: galvanizada, negra o prepintada.
El cierre entre el techo y la pared.
Segunda barrera arriba de la banda ele: tapa su sellador.
Deslizá para ver las tres formas, la banda ele y los colores.
Casa, galpón, quincho u obra: la misma pieza, distinta medida y terminación.
El borde de la chapa queda abierto sobre la pared. Lo cierra una ele: un ala apoya sobre la chapa y la otra baja por el frente. Va la lisa o la que copia la chapa (sinusoidal o trapezoidal), según dónde termina la última onda contra el borde. En un techo de una sola caída, la ele va junto a la canaleta; la canaleta en escuadra es para techos a dos aguas.
Cotizar este casoWhatsApp Villa Urquiza
En chapa trapezoidal T-101 de Acindar va la ele trapezoidal: el ala horizontal copia el trapecio y cierra el canto del techo. Para otra chapa trapezoidal, mandanos las medidas o una muestra y la hacemos a pedido.
Cotizar este casoWhatsApp Villa Urquiza
La ele también sale prepintada: negra, blanca, gris pizarra, rojo teja, verde inglés o azul milenium, para que combine con la estructura. Del lado de abajo es color crema.
Cotizar este casoWhatsApp Villa Urquiza
Donde el techo llega a una pared, la banda ele cierra el encuentro: para atornillar o para amurar, según la pared. Si la sellás, arriba le podés poner un cubrebabeta: tapa ese sellador y es una segunda barrera.
Cotizar este casoWhatsApp Villa UrquizaPara atornillar o para amurar, según tu pared. Galvanizada, negra o en color.
Qué pieza va en cada borde del techo, cómo va la ele en el costado para que pase la cresta, cómo se mide y se fija, qué va en el frente y cómo se resuelven las esquinas. Con lo que vemos todos los días en la fábrica y con datos de normas y fabricantes, citados al final.
Un techo de chapa tiene varias clases de borde, y cada una lleva su pieza. Si falta una, por ahí entra el agua.
| Borde | Pieza |
|---|---|
| Arriba, contra una pared | Babeta y cubrebabeta |
| Costado libre | Babeta ele (cantonera) |
| Costado contra una pared | Una babeta que pase la cresta, con sellador y cubrebabeta; en tejas, banda |
| Abajo | Canaleta con su bajada, o cenefa con Compriband |
| La cumbre, a dos aguas | Cumbrera, por encima de las eles |
| Donde dos techos se juntan y bajan | Conversa |
La ele cierra el canto: un ala apoya por encima de la chapa, tapa el borde y entra un poco en el techo, y la otra baja por el frente y tapa la madera o el perfil. Nunca por debajo de la chapa.
El ala de arriba tiene que terminar dentro de un canal de la chapa, no apoyada sobre una cresta: si queda sobre la cresta, por el hueco de la onda entran el agua y el viento. Como referencia, el código de techos de chapa de Nueva Zelanda pide que la pieza del costado tape por lo menos dos ondas en chapa ondulada y una cresta en la trapezoidal (más donde hay mucho viento), y el instituto de la construcción de ese país, BRANZ, que termine en el canal siguiente.
Las ondas están cada 7,6 cm: la pestaña cae fácil en un canal. El ala de la ele sinusoidal tapa unas dos ondas; va la de línea.
Las crestas están cada 25,3 cm, y dónde quedó la última respecto del canto cambia mucho de un techo a otro. Va la ele trapezoidal 20 × 20; si no llega a pasar la cresta, la hacemos a medida, con el ala más larga.
| Fondo en planta | 10 % | 20 % | 30 % | 40 % |
|---|---|---|---|---|
| 3 m | 3,01 | 3,06 | 3,13 | 3,23 |
| 4 m | 4,02 | 4,08 | 4,18 | 4,31 |
| 5 m | 5,02 | 5,10 | 5,22 | 5,39 |
| 6 m | 6,03 | 6,12 | 6,26 | 6,46 |
| 8 m | 8,04 | 8,16 | 8,35 | 8,62 |
Cuenta: largo inclinado = fondo × √(1 + pendiente²). Cómo medir la pendiente, en la guía de cumbreras.
No hacemos la colocación: esto es para que sepas cómo tiene que quedar, la pongas vos o tu techista.
El borde bajo es por donde sale el agua. Si hay que llevarla a un desagüe, va la canaleta con su bajada. Si no, el frente se termina con una cenefa.
Siempre igual: la pieza de más arriba por encima de la de abajo, y el agua corriendo por arriba de todo.
No realizamos instalaciones: fabricamos y vendemos. Esta guía es orientativa y no reemplaza el cálculo de un profesional ni las normas de tu municipio.
La babeta sobre chapa va en el encuentro con una pared; la ele o cantonera cierra un canto libre o una esquina de la cubierta, y por eso tiene forma de L.
La lisa, en 15 × 15 y 20 × 20 cm; la sinusoidal y la trapezoidal, solo en 20 × 20. Largos de 1 m, 1,22 m, 2 m y 2,44 m. Otros desarrollos y ángulos se pliegan a pedido.
Sí: el ala horizontal se troquela para calzar en la onda o en el trapecio de tu chapa. La trapezoidal de línea es para la chapa T-101 de Acindar; para otra trapezoidal la desarrollamos a pedido, con las medidas o con una muestra. La chapa del techo no la vendemos: hacemos la zinguería.
Van las dos: la ele lisa o la que copia la chapa (sinusoidal o trapezoidal). Depende de dónde termina la última onda contra el borde; en la chapa trapezoidal eso cambia mucho de un techo a otro. Fabricamos todas: lisa, sinusoidal y trapezoidal. Mandanos una foto del borde y te decimos cuál pedir.
Porque en el borde lateral la pestaña del ala tiene que caer en un valle de la chapa. En la sinusoidal las ondas están cerca y eso pasa fácil. En la trapezoidal las crestas están muy separadas: a veces el ala de línea queda sobre la cresta y no llega. Entonces la hacemos a medida, con el ala más larga, para que pase la cresta y llegue al valle siguiente.
Sí: además de galvanizada, en chapa negra y prepintada en blanco, gris pizarra, rojo teja, verde inglés y azul milenium. La galvanizada va en C-28 (1 y 2 m) o C-25 (1,22 y 2,44 m); la negra y las de color, en C-25. En color salen en 1,22 y 2,44 m. La prepintada es de color del lado que se ve y crema del otro: en la banda ele colocada, en el borde de arriba se ve un filo crema.
No realizamos instalaciones: fabricamos y vendemos. Si necesitás colocación, podemos darte el contacto de un profesional independiente, cliente nuestro, que hace este tipo de trabajos. No forma parte de Rapimetal ni trabaja en nombre de la empresa: el presupuesto, la colocación y su garantía se acuerdan directamente con él.
Sí, a todo el país. Somos tienda oficial y MercadoLíder Platinum en Mercado Libre: despachamos por Mercado Envíos a cualquier provincia, y en Buenos Aires muchos productos llegan en el día. Para medidas especiales o pedidos grandes coordinamos el envío por transporte, también a zona norte (San Isidro, San Fernando, Tigre). Y si preferís retirar en Villa Urquiza o Villa Ballester: lo estándar lo retirás en el día. A medida: en Urquiza, según la cantidad, sale en el día o para el día siguiente.
Por encima: un ala apoya sobre la chapa, tapa el canto y entra un poco en el techo, y la otra baja por el frente y tapa la madera o el perfil. Así el agua corre por arriba y cae afuera.
Medí la distancia del canto del techo al canal que sigue a la última cresta, y mandanos esa medida con una foto de frente al borde. El ala tiene que pasar la cresta y terminar dentro de ese canal; si la de línea no llega, la hacemos a medida. En la sinusoidal casi siempre alcanza la de línea: las ondas están cada 7,6 cm.
Arriba, autoperforantes con arandela en la cresta de la chapa, nunca en el canal; como referencia, los fabricantes de chapa fijan estas piezas, que corren a lo largo de las ondas, cada 50 cm como máximo. Al frente, al tirante, la tabla o el perfil del borde.
A lo largo de la pendiente, no en el plano: un costado de 4 m de fondo con 20 % de pendiente mide 4,08 m, y con 30 %, 4,18 m. Cada unión suma un solape: al cotizar te decimos cuántas piezas van.
Si junta agua, la canaleta con su bajada. Si no, una cenefa: el techo la pasa 3 a 6 cm para que el agua caiga por delante, y se atornilla donde menos se vea. Debajo de la chapa, sobre el apoyo, la tira «base» de Compriband cierra cada onda contra el agua con viento, el polvo, los insectos y los pájaros.
En un techo de una sola caída, la canaleta va al frente y la ele al costado, sin escuadra: la escuadra es para la esquina donde se juntan dos caídas. Arriba, contra una pared, la babeta tapa la punta de la ele. En un techo a dos aguas, cada ele sube hasta la cumbre y la cumbrera va por encima de las dos, cortada al ras y sin tapa.
Solapados: la pieza de más arriba en la pendiente va por encima de la de abajo, solapada unos 10 cm, para que el agua pase por arriba de la unión, con sellador entre las dos y un tornillo o remache que las tome. Una unión no tiene que depender solo del sellador.
En un techo de una caída con el borde de arriba libre va una ele troquelada por encima de la chapa, con Compriband debajo.
Pasanos la medida y los metros, y te decimos precio y cuándo la retirás.
